AUTOGRAPH AGS-V Series - Fonctionnalités
Tabletop Precision Universal Testing Machines
Augmentez la Productivité avec des Fonctionnalités d'Utilisabilité Améliorées
Contrôleur d'Opération
-
-
Interface Conviviale
Équipé d'un panneau tactile à cristaux liquides couleur qui affiche les boutons et informations les plus appropriés en fonction de la situation. Diverses opérations et informations peuvent être affichées, telles que l'ajustement de la distance entre les gabarits avant un test et la vérification des valeurs de mesure pendant le test.
Fonction d'Auto-Diagnostic de la Machine
Les informations de calibration de l'amplificateur de capteur, l'état de fonctionnement de la machine de test, la tension d'alimentation, l'état de communication, etc., sont constamment surveillés. Il y a une notification immédiate en cas de défaut. De plus, il est équipé d'une fonction qui vérifie le nombre d'heures d'utilisation de l'instrument et le nombre de fois que l'instrument a été utilisé. Lorsque la valeur prescrite est atteinte, l'opérateur est informé. Cela est utile pour planifier la maintenance et contribue à une plus grande disponibilité.
Affichages Sélectionnables
Un format facile à voir peut être sélectionné pour les détails d'affichage des valeurs de mesure pendant un test. Si les valeurs de mesure sont affichées sur deux lignes, les valeurs de mesure peuvent être vérifiées visuellement, même de loin.

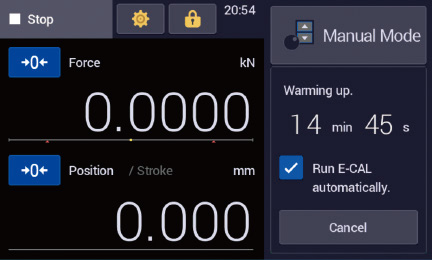

Automatisation de la Fonction de Calibration Électrique de la Force de Test
La calibration électrique de la force de test, qui doit être effectuée lors du démarrage de la machine de test, est réalisée automatiquement.
Fonction de Test Autonome
Les tests peuvent être effectués uniquement avec le contrôleur opérationnel, sans utiliser un ordinateur.
- Les conditions de test de traction, de compression et de flexion peuvent être configurées directement depuis le panneau tactile.
- Les résultats de mesure sont enregistrés sur une clé USB.
Remarque : Préparez la clé USB séparément.
-
Commande Vocale Prise en Charge * Le son peut être désactivé.
Une notification vocale est diffusée avant le fonctionnement du chariot, empêchant les erreurs de l'opérateur.
Le Son de Fonctionnement Peut Être Sélectionné en Fonction de l'Environnement * Le son peut être désactivé.
Des sons de fonctionnement spécifiques à Autograph ont été conçus. Vous pouvez choisir entre “un son agréable pour un fonctionnement confortable” et “un son facile à entendre dans des conditions bruyantes.”
-

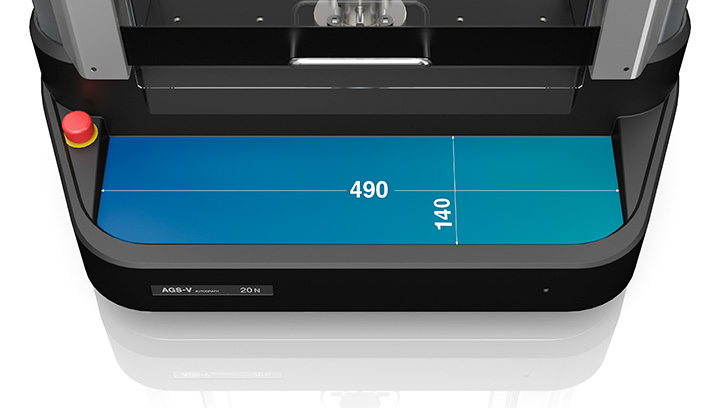

Table Multi
Les tests peuvent être effectués efficacement avec un minimum de mouvements en utilisant une table multi où les outils et les échantillons utilisés dans les tests peuvent être placés.
Spécifications de Pointe pour une Nouvelle Ère de Qualité des Tests
-

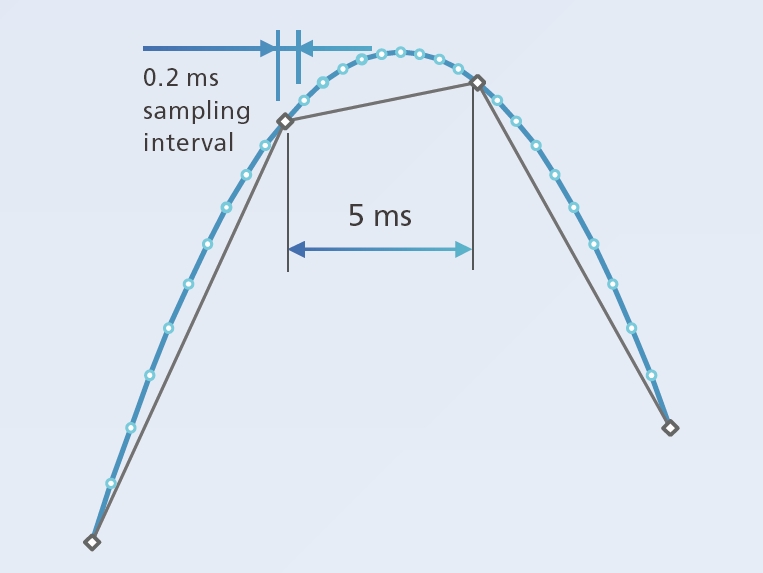

Échantillonnage de Données à Grande Vitesse : 5 kHz
La fonction d'échantillonnage à grande vitesse a été améliorée de 1 ms à 0,2 ms. Des changements rapides ou minimes peuvent désormais être enregistrés.
-
-
Large Gamme de Vitesses de Test et Retour à Grande Vitesse du Chariot
La plage de vitesse de test est de 0,0005 à 1500 mm/min, permettant ainsi d'effectuer des tests sous plus de conditions d'essai. De plus, la vitesse de retour du chariot a été augmentée à 1650 mm/min, ce qui contribue à réduire le temps de cycle des tests pour les clients.
-
Plage de Précision de Force de Test Garantie : 1/1000
La plage de précision de force de test garantie a été élargie à 1/1000, ce qui élargit l'intervalle de confiance des données. La portion de montée de la force de test peut également être analysée avec confiance. Les tests nécessitant le remplacement de plusieurs cellules de charge en fonction de la force de test peuvent désormais être effectués avec moins de cellules de charge, libérant ainsi l'opérateur de l'opération de remplacement difficile.
-

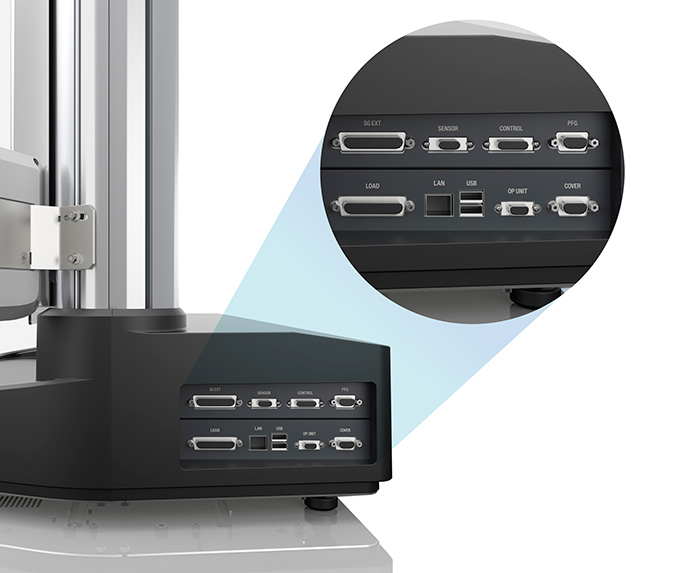

Évolutivité pour Permettre Diverses Mesures
En ajoutant une carte optionnelle, des mesures peuvent être effectuées en utilisant l'extensomètre à jauge de contrainte de Shimadzu. De plus, des signaux analogiques et numériques peuvent être entrés, permettant divers types de mesures.
-
Carte Optionnelle
Design Convivial pour l'Opérateur avec Sécurité Améliorée

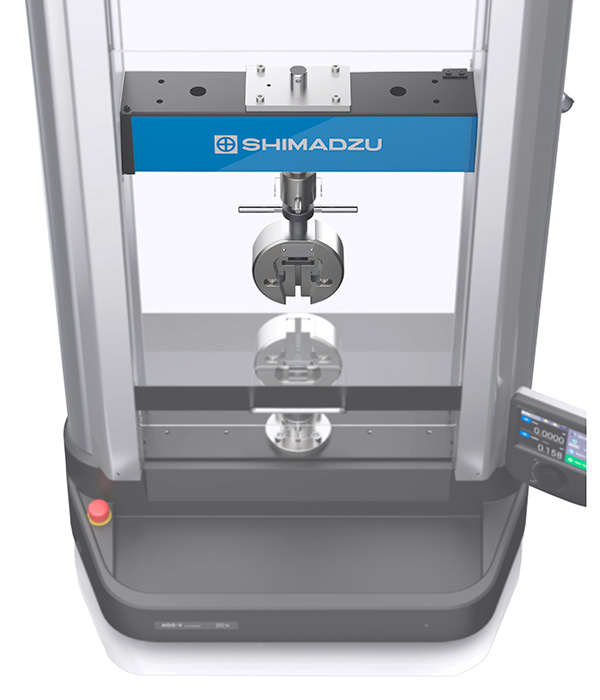

Couvercle de Protection
-
Protège les Opérateurs des Débris
Le couvercle de protection est fourni en standard à l'avant de l'espace de test. Fabriqué en polycarbonate de haute durabilité, il bloque les fragments d'échantillons rupturés et protège les opérateurs.
Opération Non Intentionnelle Prévenue par un Interlock
Avec la fonction d'interlock, les opérations de test et de retour ne peuvent pas être effectuées si le couvercle de protection est ouvert, réduisant ainsi le risque d'accidents.

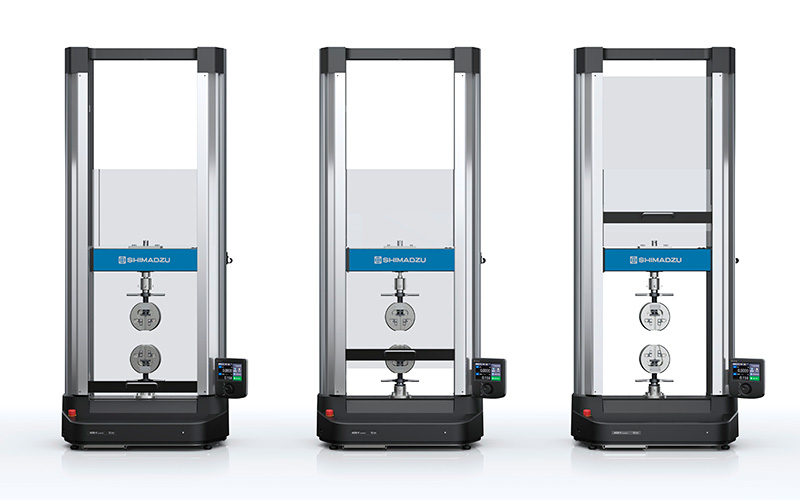

Couverture avec Fonction d'Arrêt Libre
Le couvercle de levage/abaissement dispose d'une fonction d'arrêt libre qui permet de l'arrêter à la position souhaitée.
-
Chariot Intelligent
-
Prévention des Impacts des Gabarits
Le chariot intelligent reconnaît toujours sa position actuelle. Si les gabarits se rapprochent trop les uns des autres en raison d'une erreur opérationnelle, un avertissement d'impact est émis et le chariot s'arrête automatiquement.
Détection de Contact et Arrêt d'Urgence Instantané
L'état de la machine est soigneusement surveillé même lorsque le chariot est déplacé avec le couvercle de protection ouvert, comme lors de l'ajustement de la position des gabarits de test ou de la fixation des échantillons. Si la machine détecte des changements de force de test dus à un contact avec des gabarits ou des mains, le chariot effectue un arrêt d'urgence.
Fonction de Détection de Surcharge
Si la machine détecte une force de test dépassant la capacité de la cellule de charge, le chariot s'arrête automatiquement. Cela réduit le risque de dommages à la cellule de charge en cas de surcharge pendant l'opération de jog et pendant les tests. (Notez que la possibilité de dommages ne peut pas être complètement éliminée.)
-
-

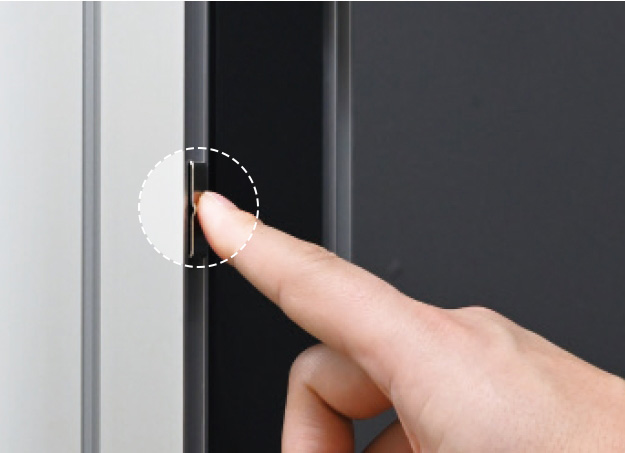

Interrupteur de Limite de Course
Appuyer, Définir la Position, Relâcher
Un interrupteur de limite de course, qui fixe les limites de mouvement du chariot, prévient les impacts entre le chariot et les gabarits. Un mécanisme à ressort à l'intérieur de l'interrupteur fixe la position lorsqu'il est relâché, empêchant ainsi des réglages incorrects dus à des erreurs opérationnelles, comme oublier de le fixer.
