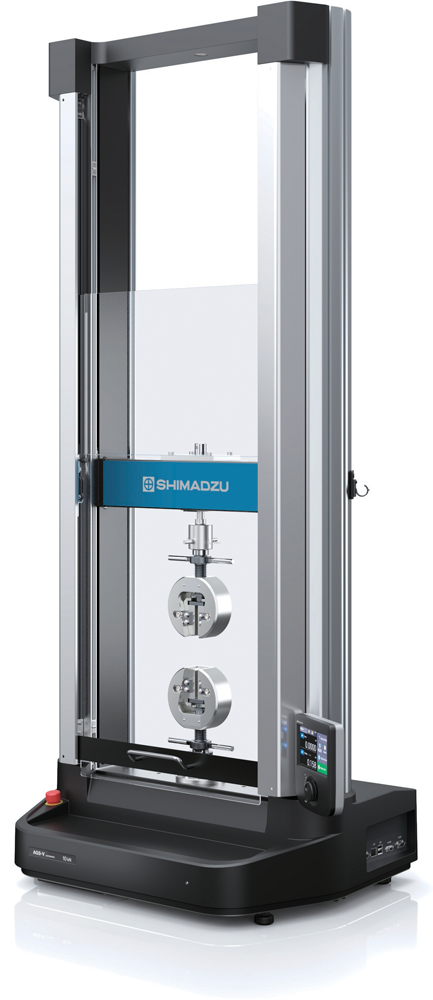

AUTOGRAPH AGS-V Series
Tabletop Precision Universal Testing Machines
Faire progresser l'efficacité des essais
Shimadzu est un leader dans la fabrication de machines d'essai depuis plus de 100 ans, évoluant continuellement aux côtés de ses clients. Avec un fort engagement envers l'innovation, nous avons développé le nouvel AUTOGRAPH AGS-V pour permettre aux professionnels des essais de travailler de manière plus sûre et plus efficiente. L'AUTOGRAPH AGS-V rend les essais de matériaux plus rapides, fiables et pratiques que jamais. Grâce à sa vitesse de retour parmi les meilleures de sa catégorie et à sa large plage de vitesses d'essai, il permet de gagner du temps dans vos opérations quotidiennes et répond à un large éventail de besoins d'essais. Cette machine universelle d'essai de traction fonctionne simplement — mettant votre laboratoire en position de tête.
-

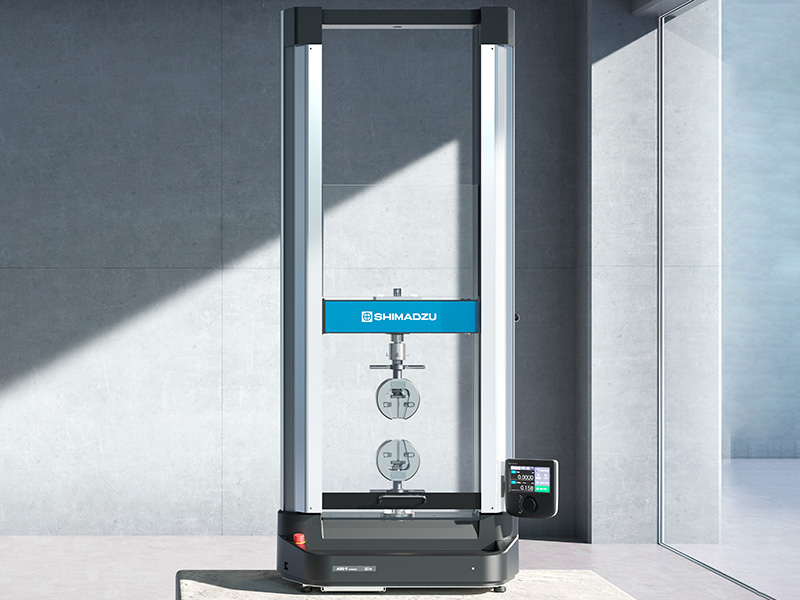

Découvrez le nouveau Shimadzu AUTOGRAPH AGS‑V
- Vitesse de retour élevée & large plage de vitesses
Accélère les cycles d'essai et augmente le débit, permettant des performances dans des conditions variées - Capacités avancées de gestion des données
Acquisition rapide des données avec un accès facile pour intégration dans des bases de données externes - Conception ergonomique et conviviale
Comprend, entre autres, la distance de gabarit automatique (Automatic Jig Distance), pour ne pas vous soucier du positionnement
L'AUTOGRAPH AGS‑V est toujours du côté de nos clients. - Vitesse de retour élevée & large plage de vitesses
-
Alignez votre méthode d'essai sur les normes — contactez notre équipe !
Vidéo : Courte présentation d'expert — Nouvel AGS‑V au K Fair
-
-
- Réalisez des essais de matériaux jusqu'à 10 kN, incluant traction, compression, flexion et essais cycliques
- Créez des méthodes entièrement personnalisables pour des essais flexibles et sur mesure

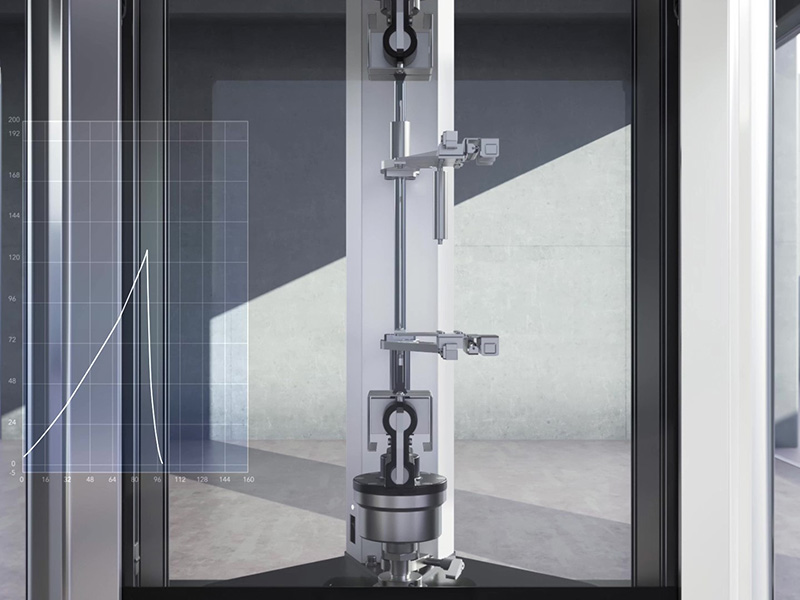

- Suivez l'allongement de l'éprouvette directement avec un extensomètre optique pour des mesures précises
- Bénéficiez de vitesses d'essai/retour rapides et d'un placement d'échantillons facilité avec le Multi-Table pour des flux de travail efficaces
AGS‑V : Explorer par thème
Augmentez la productivité avec des fonctions d'ergonomie améliorées

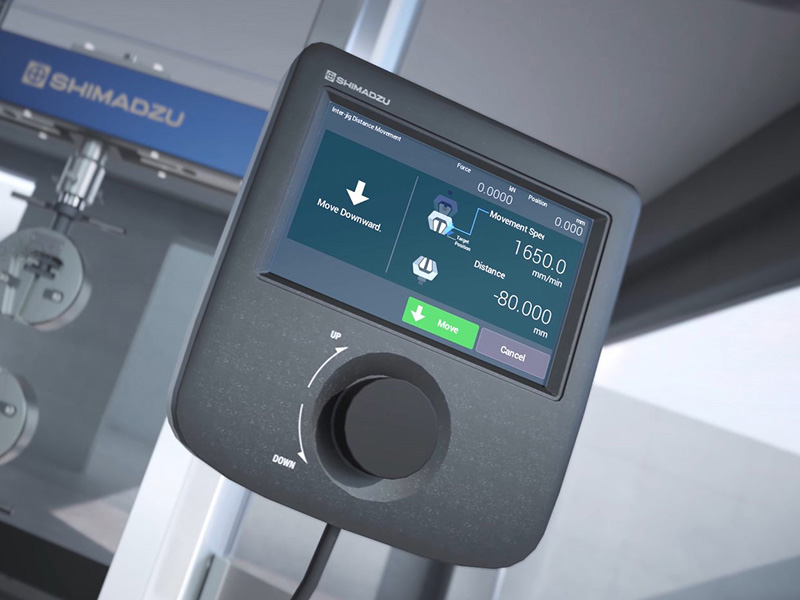

Contrôleur d'opération
-
-
Interface conviviale
Équipé d'un écran tactile couleur qui affiche les boutons et les informations les plus appropriés en fonction de la situation. Diverses opérations et informations peuvent être affichées, telles que l'ajustement de la distance entre les mâchoires avant un essai et la vérification des valeurs mesurées pendant l'essai.
Fonction d'autodiagnostic de la machine
Les informations d'étalonnage de l'amplificateur de capteur, l'état de fonctionnement de la machine d'essai, la tension d'alimentation, l'état de la communication, etc., sont constamment surveillés. Une notification est envoyée immédiatement en cas de défaut. De plus, l'appareil est doté d'une fonction qui vérifie le nombre d'heures d'utilisation et le nombre de cycles d'utilisation de l'instrument. Lorsque la valeur prescrite est atteinte, l'opérateur est averti. Cela est utile pour planifier la maintenance et contribue à augmenter la disponibilité.
Affichages sélectionnables
Un format facile à lire peut être sélectionné pour les détails d'affichage des valeurs mesurées pendant un essai. Si les valeurs mesurées sont affichées sur deux lignes, elles peuvent être contrôlées visuellement, même à distance.
Automatisation de la fonction d'étalonnage électrique de la force d'essai
L'étalonnage électrique de la force d'essai, qui doit être effectué lors du démarrage de la machine d'essai, est réalisé automatiquement.
Fonction d'essai autonome
Les essais peuvent être effectués uniquement avec le contrôleur opérationnel, sans utiliser d'ordinateur.
- Les conditions d'essai en traction, compression et flexion peuvent être configurées directement depuis le panneau tactile.
- Les résultats de mesure sont enregistrés sur une clé USB.
Remarque : prévoir la clé USB séparément.
-
Prise en charge de l'annonce vocale * Le son peut être coupé.
Une annonce vocale est diffusée avant le déplacement du traverse, évitant les erreurs de l'opérateur.
Le son des opérations peut être adapté à l'environnement * Le son peut être coupé.
Des sons d'opération spécifiques à Autograph ont été conçus. Vous pouvez choisir entre un « son agréable pour une utilisation confortable » et un « son facile à entendre en environnements bruyants ».
-
Multi-Table
Les essais peuvent être effectués efficacement avec un minimum de déplacements en utilisant une multi-table où les outils et échantillons utilisés pour les essais peuvent être déposés.
Spécifications de pointe pour une nouvelle ère de qualité des essais
-
Échantillonnage de données haute vitesse : 5 kHz
La fonction d'échantillonnage haute vitesse a été améliorée de 1 ms à 0,2 ms. Les variations rapides ou minimes peuvent désormais être enregistrées.
-
-
Large plage de vitesses d'essai et retour rapide du traverse
La plage de vitesses d'essai est de 0,0005 à 1500 mm/min, permettant d'effectuer des essais dans davantage de conditions. De plus, la vitesse de retour du traverse a été augmentée à 1650 mm/min, ce qui contribue à réduire le temps de cycle des essais pour les clients.
-
Plage garantie de précision de la force d'essai : 1/1000
La plage garantie de précision de la force d'essai a été étendue à 1/1000, ce qui élargit l'intervalle de confiance des données. La partie d'augmentation de la force d'essai peut également être analysée en toute confiance. Des essais nécessitant auparavant le remplacement de plusieurs cellules de charge selon la force d'essai peuvent désormais être réalisés avec moins de cellules de charge, libérant l'opérateur de cette opération délicate.
-
Extensibilité pour permettre diverses mesures
En ajoutant une carte en option, des mesures peuvent être réalisées à l'aide de l'extensomètre de type jauge de déformation Shimadzu. De plus, des signaux analogiques et numériques peuvent être entrés, permettant différents types de mesures.
-
Carte optionnelle
Conception conviviale pour l'opérateur avec sécurité renforcée
Capot de protection
-
Protège les opérateurs contre les débris
Le capot de protection est fourni en standard à l'avant de l'espace d'essai. Fabriqué en polycarbonate haute durabilité, il bloque les fragments d'échantillon éclatés et protège les opérateurs.
Empêche les opérations involontaires grâce à un verrouillage (interlock)
Avec la fonction d'interverrouillage, les opérations d'essai et de retour ne peuvent pas être effectuées si le capot de protection est ouvert, réduisant le risque d'accidents.
Relevage/abaissement du capot avec fonction d'arrêt libre
Le capot relevable/abaissable dispose d'une fonction d'arrêt libre qui permet de l'immobiliser à la position souhaitée.
-

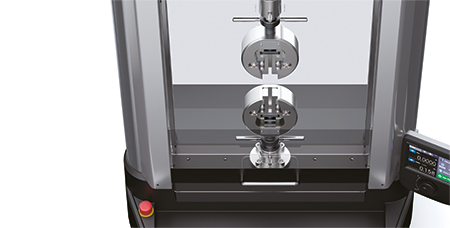

Traverse intelligente
-
Évite les chocs entre mâchoires (jigs)
La traverse intelligente reconnaît en permanence sa position actuelle. Si les mâchoires se rapprochent trop en raison d'une erreur d'opération, un avertissement d'impact est émis et la traverse s'arrête automatiquement.
Détection de contact et arrêt d'urgence instantané
L'état de la machine est surveillé avec diligence même lorsque la traverse est déplacée le capot ouvert, par exemple pour ajuster la position des mâchoires ou monter des échantillons. Si la machine détecte des variations de force d'essai dues à un contact avec les mâchoires ou les mains, la traverse effectue un arrêt d'urgence.
Fonction de détection de surcharge
Si la machine détecte une force d'essai dépassant la capacité de la cellule de charge, la traverse s'arrête automatiquement. Cela réduit le risque d'endommagement de la cellule de charge lors d'une surcharge pendant les opérations de jog ou pendant les essais. (Note : la possibilité de dommage ne peut pas être entièrement éliminée.)
-
-
Interrupteur de limite de course
Appuyer, régler la position, relâcher
Un interrupteur de limite de course, qui définit les limites de déplacement de la traverse, empêche les chocs entre traverse et mâchoires. Un mécanisme à ressort à l'intérieur de l'interrupteur fixe la position lorsqu'il est relâché, évitant ainsi des réglages incorrects dus à des erreurs d'opération, comme l'oubli de fixation.
Points forts des applications
Découvrez les notes d'application récentes qui vous aident à concevoir, valider et optimiser vos méthodes d'essai.
-
Note d'application
Évaluation de la dépendance à la température de la résistance à la traction des matériaux d'électrodes pour batteries lithium‑ion
-
Note d'application
Imprimante 3D utilisant l'optimisation bayésienne — optimisation de la résistance de la résine de moulage et du temps de moulage
-
Note d'application
Dépendance à la température de la résistance à la perforation des séparateurs
-
Note d'application
Essai d'arrachage pour matériaux de cathode de batteries lithium‑ion dans une chambre thermostatique
Explorez d'autres solutions pour votre analyse
Shimadzu propose une large gamme de solutions LC et SFC à l'échelle analytique et préparative, avec différents détecteurs optiques ou MS et des solutions logicielles adaptées pour répondre aux besoins des clients.
-

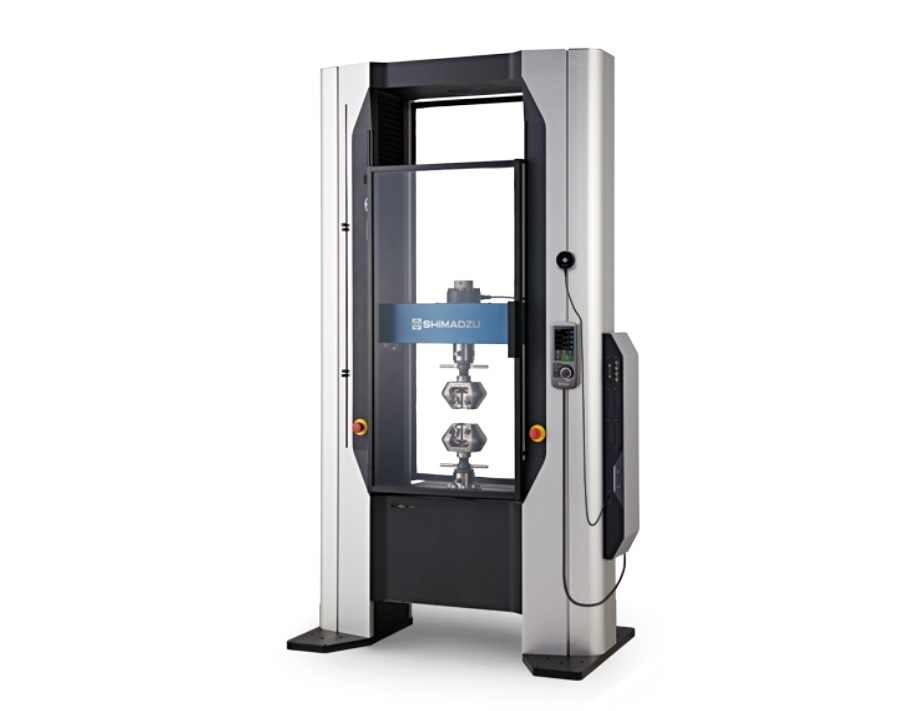

La série AGX‑V2 représente l'aboutissement de l'évolution de l'AUTOGRAPH, reposant sur notre vaste expérience et nos réalisations.
-
Des unités compactes et fines équipées de fonctions améliorées rendent possibles des essais à haute efficacité.
-

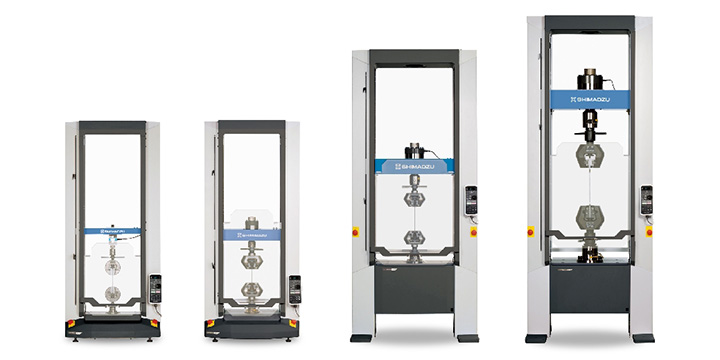

Alliant contrôle avancé et fonctionnement intuitif, la série AGS‑X2 fixe une nouvelle norme pour les évaluations de résistance tout en offrant un haut niveau de sécurité dans un design moderne et élégant.
-
Machine d'essai universelle de pointe, respectueuse de l'environnement et de l'opérateur.
Fonctionnalités de l'AGS‑V en action : vidéos techniques
Regardez des experts produits démontrer des essais de matériaux en conditions réelles avec l'AGS‑V, depuis la configuration des procédures et des paramètres jusqu'à la protection des éprouvettes, l'intelligence du traverse et le montage sur multi‑table.
Videos
-
Autograph AGS-V Series
Shimadzu a commencé à fabriquer des machines de test il y a plus de 100 ans. Nous avons toujours progressé et évolué aux côtés de nos clients.
Nous avons créé le nouvel AUTOGRAPH avec le désir que tous ceux qui effectuent des tests puissent réaliser leur travail de manière plus sûre et plus efficace.
L'AUTOGRAPH AGS-V est toujours du côté de nos clients. -
The Procedure for Material Testing Using AGS-V
AGS-V is a user-friendly testing machine that allows anyone to easily and safely measure material strength.
-
Creation of Test Conditions by the Operation Controller
The AGS-V is equipped with a highly visible color LCD panel. Test conditions can be set smoothly by following the on-screen instructions. The interface is intuitive and user-friendly for anyone.
-
Elimination of Initial Load by Specimen Protection
The AGS-V is equipped with a specimen protection function on the handheld operation controller. During specimen mounting, the applied test force can be automatically released with a single touch. This allows anyone to easily obtain accurate data.
-
Intelligent Crosshead
The AGS-V is equipped with an intelligent crosshead function that combines convenience and safety. By simply entering values such as the distance between grips, the crosshead automatically moves to the precise position. It also stops automatically when the lower limit of the jig-to-jig distance is reached, preventing collisions and ensuring operator safety.
-
Multi-table
The AGS-V is equipped with a multi-table to enhance testing efficiency. The multi-table allows tools and specimens to be kept within easy reach. Its raised edges help prevent round objects from rolling off.
-
Safety Cover
The AGS-V can be equipped with an anti-scattering cover to enhance safety. It features a user-friendly vertical sliding mechanism for easy operation. An interlock system is included; if a test is initiated while the anti-scattering cover is open, an alert will be displayed to protect the operator.
