AUTOGRAPH AGS-X2 Series - Specs

Precision Universal Testing Machines

Add Bookmark

Modèle AGS-20kNX2D AGS-50kNX2D AGS-100kNX2 AGS-300kNX2
AGS-X2 Shimadzu AGS-X2 Shimadzu AGS-X2 Shimadzu AGS-X2 Shimadzu
Type de Table Type au Sol
Mesure de Force Précision Type Haute Précision
(1/500, ±0.5%)		 Dans ±0.5% de la force de test indiquée (à une capacité de cellule de charge de 1/500 à 1/1) Dans ±0.5% de la force de test indiquée (à une capacité de cellule de charge de 1/250 à 1/1)
Conforme à EN 10002-2 Grade 0.5, ISO 7500-1 Classe 0.5, BS 1610 Classe 0.5, ASTM E4, et JIS B7721 Classe 0.5.*1
Type de Précision Standard
(1/500, ±1%)		 Dans ±1% de la force de test indiquée (à une capacité de cellule de charge de 1/500 à 1/1)
Conforme à EN 10002-2 Grade 1, ISO 7500-1 Classe 1, BS 1610 Classe 1, ASTM E4, et JIS B7721 Classe 1.*1
Calibration Calibration automatique de la force de test : sélectionnez traction, compression, ou traction et compression
Traverse Plage de Vitesse 0.001 à 2000 mm/min (sans paliers) 0.0001 à 1000 mm/min (sans paliers) 0.0001 à 500 mm/min (sans paliers)
Vitesse de Retour Max. 2200 mm/min 1100 mm/min 550 mm/min
Précision de Vitesse de la Traverse*2 ±0.1%
Vitesse de la Traverse et Force de Test Autorisée Pour la capacité de la cellule de charge sur toute la plage de vitesse Moins de 200 kN : 0.0001–500 mm/min (toute la plage de vitesse)
200–300 kN : 0.0001–400 mm/min
Distance Traverse – Table (Course de traction) *3 1250 mm (765 mm, MWG) 1210 mm (745 mm, MWG) 1255 mm (745 mm, MWG) 1475 mm (635 mm, MWG)
Largeur de Test Efficace 425 mm 600 mm
Détection de Position de la Traverse Méthode de Mesure Encodeur optique
Méthode d'Affichage Affichage numérique (résolution d'affichage : 0.001 mm)
Précision de Position ±0.1% de la valeur indiquée ou ±0.01 mm, selon la valeur la plus grande
Taux de Capture de Données 1000 Hz max.*4
Fichiers de Méthode de Test 50 fichiers (lien PC : 20 fichiers, contrôleur autonome : 30 fichiers)
Fonctions Standards
  • - Lecture automatique des valeurs caractéristiques de la cellule de charge
    - Affichage de la force de test, affichage de la contrainte, affichage de la course, affichage de la position
    - Sortie analogique externe (2 canaux)
    - Entrée analogique externe (2 canaux) *4
    - Entrée numérique externe (2 canaux) *4
    - Sortie pour enregistreur analogique (option)
    - Sortie Dataletty (option) *5
  • - Contrôle automatique de la force de test / contrainte (Autotuning)
    - Contrôle automatique de la déformation (Autotuning) *4
    - Mise à zéro automatique de la force de test
    - Calibration automatique de la force de test
    - Détection de rupture, retour automatique
    - Détection de surcharge de la cellule de charge
    - Fonction de détection de charge tactile
Accessoires Cellule de Charge (avec câble CAL), Câble d'alimentation (5 m), tige de rotation, pinces de câble, manuel d'instructions

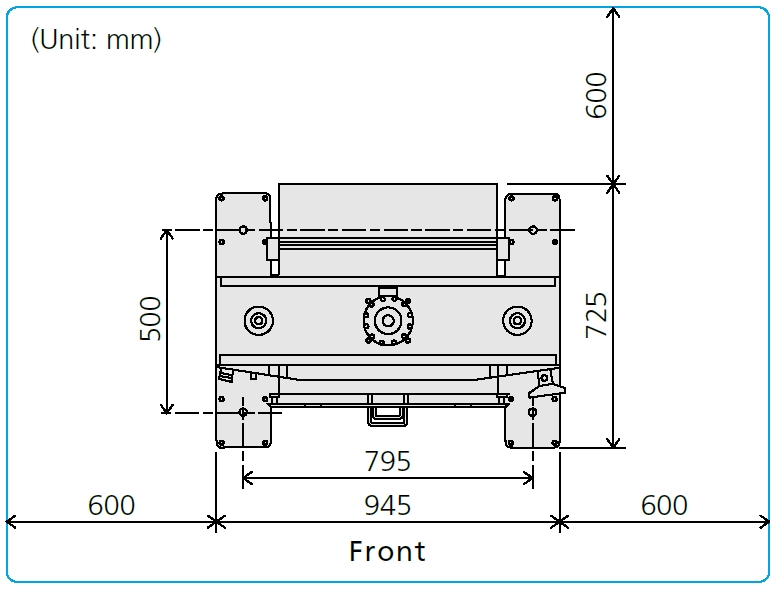

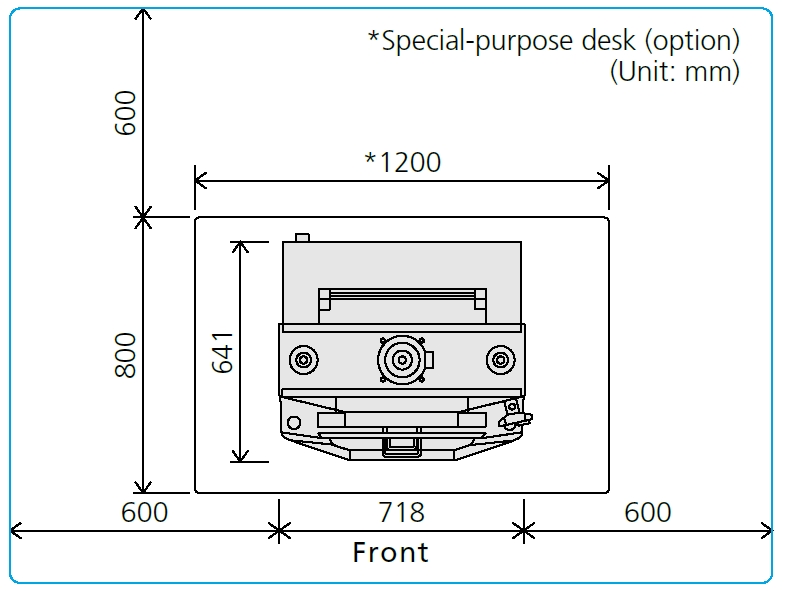

Dimensions AGS-X2 Shimadzu AGS-X2 Shimadzu
W718 × D641 × H1633 mm W945 × D725 × H2164 mm W945 × D725 × H2414 mm
Poids 235 kg 260 kg 525 kg 675 kg
Exigences Énergétiques Monophasé AC 200–230 50/60 Hz 4.0 kVA Modèle 400 V : Triphasé AC 380–440 V 50/60 Hz 4.5 kVA
Modèle 200 V : Triphasé AC 200–230 V 50/60 Hz 6.5 kVA		 Modèle 400 V : Triphasé AC 380–440 V 50/60 Hz 5.5 kVA
Modèle 200 V : Triphasé AC 200–230 V 50/60 Hz 7.5 kVA
Fluctuations de tension d'alimentation dans ±10% de la valeur réglée.
Résistance de mise à la terre de classe D (100 Ω max.).		 Fluctuations de tension d'alimentation dans ±10% de la valeur réglée.
Modèle 400 V : Résistance de mise à la terre de classe C (10 Ω max.).
Modèle 200 V : Résistance de mise à la terre de classe D (100 Ω max.).
Environnement de Fonctionnement Température : 5 °C à 40 °C ; Humidité : 20% à 80% (sans condensation)
Vibrations de sol : fréquence 10 Hz max., amplitude 5 μm max.
  • Une certification officielle après installation est recommandée pour se conformer aux normes EN 10002-2, ISO 7500-1, ASTM E4, et JIS B7721.
  • La précision de la vitesse de la traverse est calculée à partir du déplacement de la traverse dans un temps prescrit à une vitesse constante entre 0.5 mm/minute et 500 mm/minute.
  • La course de traction est la course effective lorsque des mâchoires à vis (SCG) ou des mâchoires à coin non décalables (MWG) sont montées.
  • TRAPEZIUM X-V ou TRAPEZIUM LITE X est nécessaire pour ces fonctions. De plus, lorsque le contrôle automatique de la force de test/contrainte (auto tuning) et le contrôle automatique de la déformation
    (auto tuning) sont utilisés, la vitesse d'échantillonnage devient 10 msec.
  • Dataletty (option) et TRAPEZIUM X-V / TRAPEZIUM LITE X ne peuvent pas être utilisés ensemble.
