HyperVision HPV-X3 - Fonctionnalités

High-Speed Video Camera

Add Bookmark

Haute résolution d'image sur une gamme impressionnante de vitesses d'enregistrement

  • Méthode de rafale pour l'enregistrement ultra haute vitesse


    Les caméras à haute vitesse stockent généralement les images dans une mémoire située séparément du capteur d'image. Les données d'image sont transférées de manière sérielle de chaque pixel du capteur à la mémoire dans un agencement séquentiel à travers des connexions de sortie qui sont relativement peu nombreuses par rapport au nombre de pixels dans l'image. Cette configuration rend l'enregistrement ultra haute vitesse à 1 Mfps ou plus difficile à réaliser.

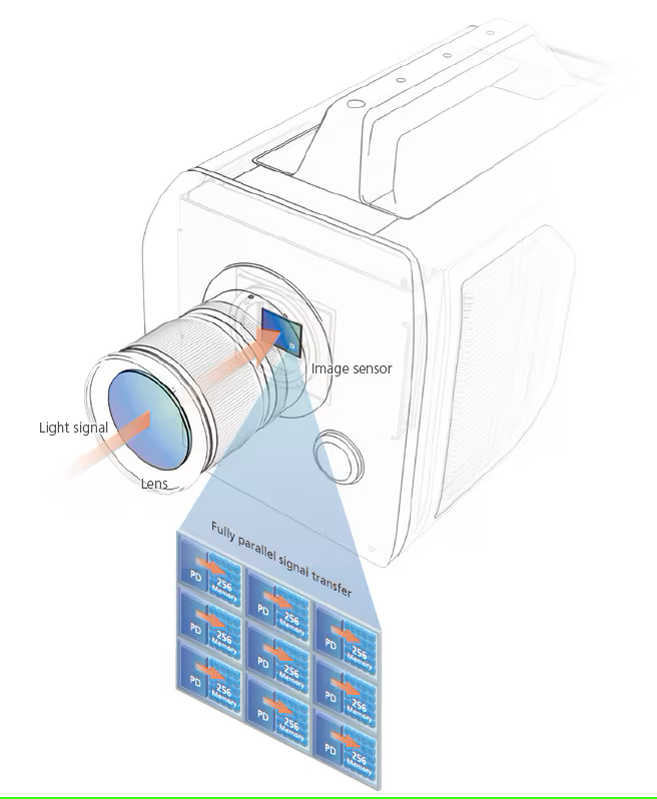

    La méthode de rafale utilisée par Shimadzu place suffisamment de mémoire pour enregistrer la capacité de capture d'image du capteur directement sur le capteur et relie chaque pixel à cette mémoire par des connexions individuelles. Cette configuration permet aux signaux d'être transférés des pixels à la mémoire dans un agencement entièrement parallèle pour un enregistrement ultra haute vitesse à 20 Mfps. Ce design supprime les limitations imposées par le transfert de signal séquentiel via un nombre restreint de connexions, permettant ainsi un enregistrement d'images ultra haute vitesse et haute résolution.
  • Méthode de rafale pour l'enregistrement ultra haute vitesse





Résolution du capteur d'image trois fois plus élevée (300 000 pixels)

Résolution du capteur d'image trois fois plus élevée (300 000 pixels)

Le nouveau capteur d'image dispose de trois fois plus de pixels et de six fois plus de mémoire grâce à une réduction de la taille de la mémoire. Cette technologie est utilisée pour obtenir une résolution d'image améliorée de 300 000 pixels sans effet négatif sur la fréquence d'images. La résolution plus élevée du capteur d'image permet également des mesures plus précises dans les applications utilisant la technologie de Corrélation d'Image Numérique (DIC).

Remarque : Les capteurs FTCMOS et FTCMOS3 ont été développés grâce à une recherche conjointe avec le professeur Shigetoshi Sugawa de l'Université de Tohoku. Brevets : 04931160, 04844853, 04844854

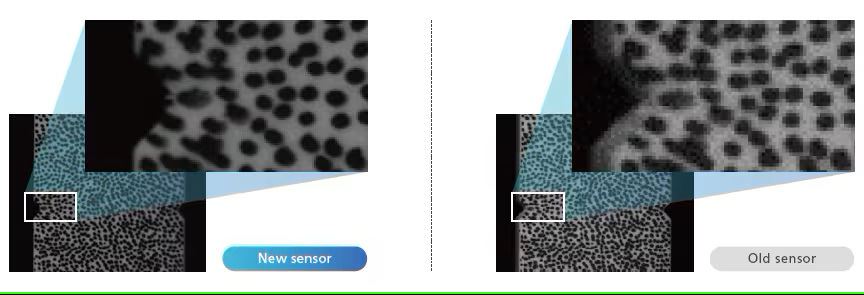

Français Improved Image Sensor Resolution for Improved DIC Analysis Performance Résolution améliorée du capteur d'image pour des performances d'analyse DIC améliorées

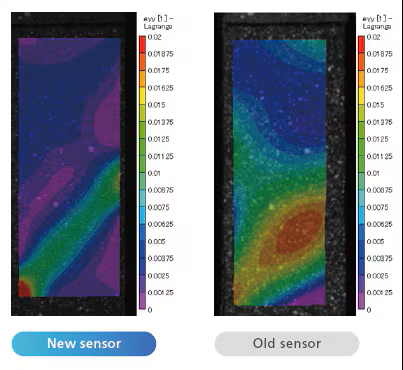

  • La résolution du capteur d'image HPV-X3 est trois fois supérieure à celle de son prédécesseur. L'amélioration des performances de l'analyse DIC a été vérifiée en capturant simultanément des images d'un même spécimen avec le nouveau capteur et l'ancien capteur, puis en comparant les résultats. L'image DIC résultante montre clairement une accumulation de déformation dans le matériau juste avant l'initiation de la fissure.
  • Amélioration de la résolution du capteur d'image pour de meilleures performances d'analyse DIC

Fonctionnalité d'entrée/sortie externe pour la capture d'images synchronisée

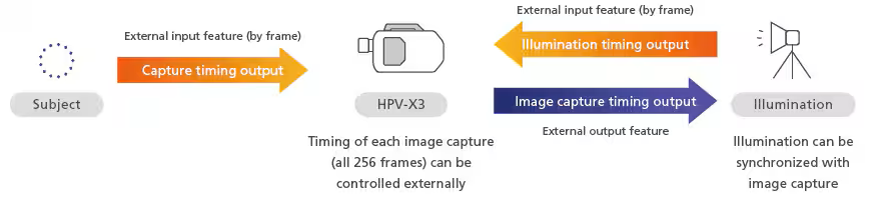

La synchronisation de la capture d'image avec le sujet et une source d'illumination est un aspect extrêmement important de la visualisation à haute vitesse. En plus de disposer d'une fonctionnalité de sortie externe existante qui synchronise l'illumination du sujet en envoyant le signal de temporisation de capture d'image à un dispositif d'illumination externe, le HPV-X3 est équipé de fonctionnalités d'entrée externe et de synchronisation de trame qui permettent de synchroniser 256 images individuelles à un signal externe. Grâce à cette technologie, la caméra peut commencer l'exposition de l'image en réponse à un signal de temporisation avec une précision de 5 nsec. La précision de temporisation du HPV-X3 a également été améliorée, passant de 10 nsec à 5 nsec. Ces améliorations offrent à l'utilisateur une capture d'image synchronisée hautement fiable.

Fonctionnalité d'entrée/sortie externe pour une capture d'image synchronisée

Conception flexible et facilité d'utilisation supérieure

Le HPV-X3 est conçu pour allier flexibilité et excellente facilité d'utilisation. La caméra est équipée d'une variété de fonctionnalités qui garantissent qu'elle répond aux besoins d'un large éventail d'utilisateurs.

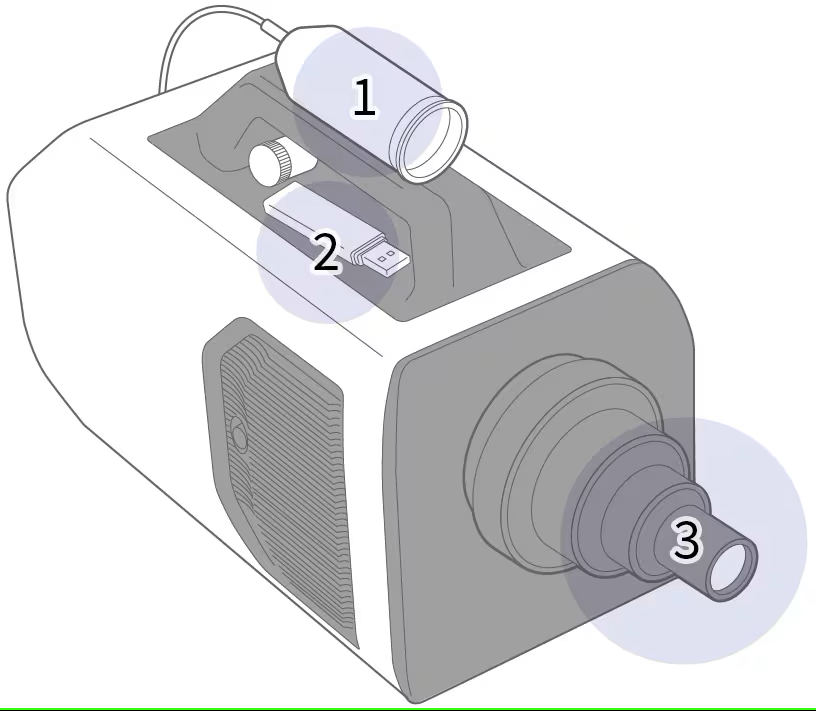

Conception flexible et facilité d'utilisation supérieure



1. Éclairage

Un filetage utilitaire placé sur le dessus de la caméra peut être utilisé pour fixer des dispositifs d'éclairage ou d'autres appareils.

2. Plateau de prise en main
Un plateau intégré sur le dessus de la caméra peut servir de rangement temporaire pour les outils et les dispositifs.

3. Microscope
La caméra peut être utilisée avec un microscope en montant un adaptateur d'objectif F-C disponible dans le commerce.

Synchronisation de la caméra et contrôle de la double caméra

Le logiciel de contrôle peut gérer deux caméras. Cela permet à l'utilisateur de capturer des images avec deux caméras simultanément, puis de lire les images enregistrées sur un seul PC.

Software Development Kit (SDK) for Improved System Development

Pour une intégration transparente du HPV-X3 avec des logiciels DIC commerciaux et des logiciels analytiques développés par l'utilisateur, un kit de développement logiciel (SDK)* a été publié.

Remarque : L'achat d'un kit de certification de licence SDK séparé est nécessaire pour faire fonctionner le HPV-X3 avec un SDK.
