Matériau

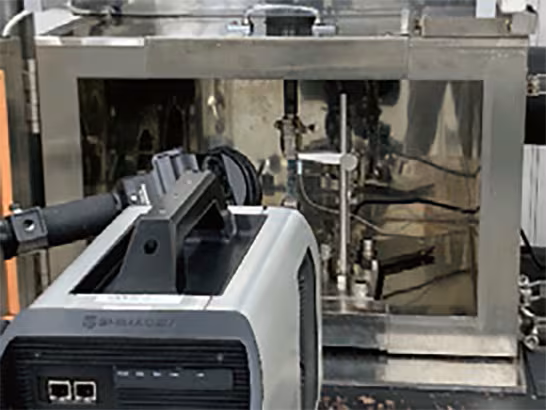

Analyse DIC pour les essais de traction à haute vitesse des CFRP

  • Les propriétés matérielles statiques et dynamiques, telles que les caractéristiques d'impact, sont importantes pour comprendre le comportement des matériaux. Les plastiques renforcés de fibres de carbone (CFRP) présentent un comportement de fracture fragile avec une progression de la fracture qui se produit instantanément lors de l'endommagement, et observer ce phénomène nécessite des caméras vidéo à haute vitesse avec d'excellentes vitesses d'enregistrement et résolution. La résolution améliorée du capteur d'image dans le HPV-X3 améliore les performances de la caméra pour l'analyse DIC.

    Analyse DIC pour les essais de traction à haute vitesse des CFRP

  • Vitesse d'enregistrement : 20 Mfps, Vitesse d'essai : 10 m/s, Largeur de l'échantillon : 12 mm

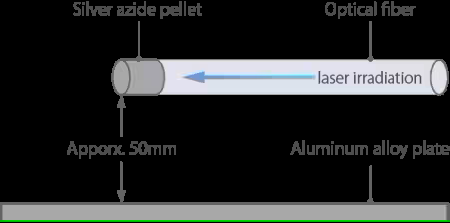

Observation des ondes de choc et de détonation lors de la détonation de micro-explosifs

  • Une pastille d'azoture d'argent a été détonée avec un laser et la propagation des ondes de choc et d'explosion a été visualisée dans des images Schlieren. L'onde de choc s'est propagée autour de l'onde d'explosion et sa réflexion a été clairement visualisée dans une plaque en alliage d'aluminium.
    Observation des ondes de choc et de détonation lors de la détonation de micro-explosifs

Vitesse d'enregistrement : 1 Mfps, Largeur de champ de vision : environ 250 mm

  • Des images de la zone autour d'une pastille d'azoture d'argent lors de la détonation ont été capturées à 20 Mfps. Les images ont capturé une onde de choc qui est apparue environ 450 ns après l'irradiation laser de la pastille, suivie de la progression d'une onde de choc autour de l'onde d'explosion.

Vitesse d'enregistrement : 20 Mfps, Largeur de champ de vision : environ 5 mm

Images capturées par : Professeur associé spécialement nommé Kiyonobu Otani, Institut des sciences des fluides, Université de Tohoku

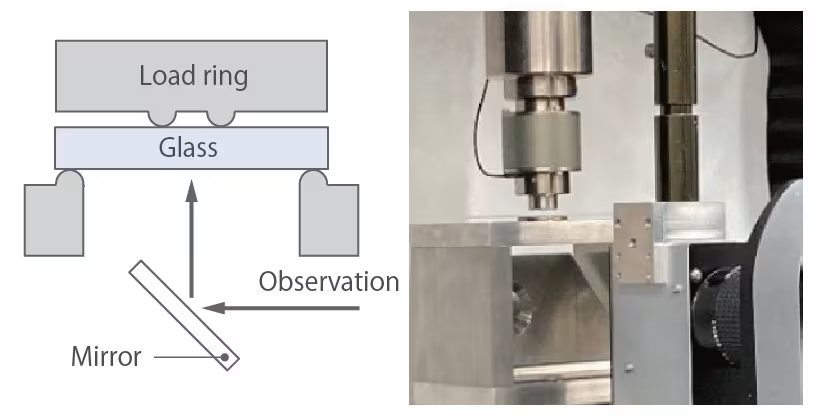

Observation de la progression des fissures lors des essais Ring-on-Ring sur verre

  • Des essais Ring-on-Ring ont été réalisés sur du verre renforcé et des images des fissures survenues lors de la rupture ont été capturées. (Norme de référence : ASTM C1499)
    Observation des ondes de choc et de détonation lors de la détonation de micro-explosifs

Vitesse d'enregistrement : 10 Mfps, Largeur de champ de vision : environ 45 mm





Sciences de la Vie

  • Expansion et contraction des bulles dans le gel de polyvinyl alcool (PVA)

    Des images ont été capturées de bulles se formant pendant que le gel de PVA était irradié par un laser. Les bulles ont été observées se dilater et se contracter à plusieurs reprises à l'intérieur du gel. Les images capturées par la caméra montrent la progression des ondes de choc produites lors de la formation et de l'effondrement des bulles.
  • Expansion et contraction des bulles dans le gel de polyvinyl alcool (PVA)

  • Formation de bulles

    Vitesse d'enregistrement : 20 Mfps, Largeur de champ de vision : environ 75 mm

  • Effondrement des bulles

    Vitesse d'enregistrement : 20 Mfps, Largeur de champ de vision : environ 20 mm


Images capturées par : Professeur associé Tokitada Hashimoto, Département de génie mécanique, Faculté des sciences et de l'ingénierie, Université de Saga

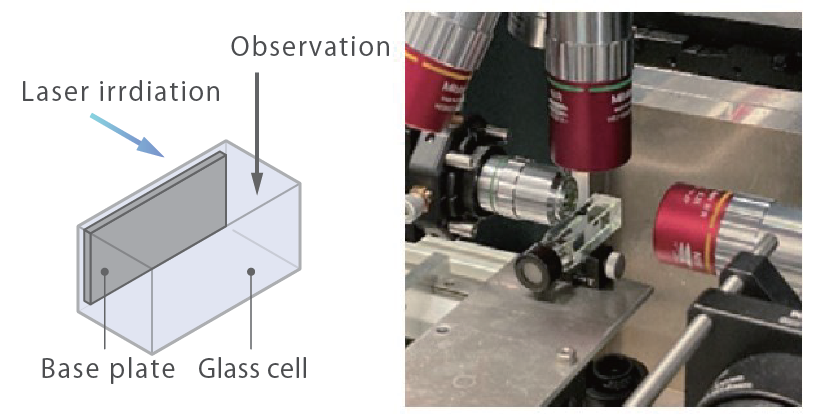

Observation de l'oscillation haute fréquence des microbulles

  • Des images ont été capturées de microbulles qui se formaient dans l'eau lorsque l'eau était irradiée et chauffée localement avec un laser. Les microbulles se sont d'abord dilatées puis contractées, et les images montrent un flux de jet qui se produit lors de la contraction alors que la bulle disparaît.

    Observation de l'oscillation haute fréquence des microbulles

  • Vitesse d'enregistrement : 20 Mfps, Largeur de champ de vision : environ 110 um
    Images capturées par : Professeur associé Kyoko Namura, Département de
    Génie Micro, École supérieure d'ingénierie, Université de Kyoto

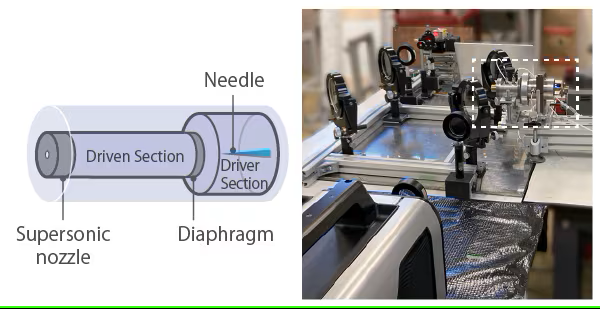

Observation des ondes de choc dans les tubes de choc

  • L'onde de choc générée lors de la libération d'air à huit fois la pression atmosphérique a été capturée à l'aide d'un interféromètre Mach-Zehnder. Le tube de choc se compose d'une section de driver, d'une section de driven, d'une buse supersonique et d'une aiguille. Un diaphragme en plastique est placé entre les sections de driver et de driven, et pendant le test, le diaphragme est rompu à l'aide de l'aiguille pour générer l'onde de choc.

    Observation des ondes de choc dans les tubes de choc

  • Vitesse d'enregistrement : 1 Mfps
    Images capturées par : Professeur associé Tokitada Hashimoto, Département de génie mécanique, Faculté des sciences et de l'ingénierie, Université de Saga
