SMI Union Column Connector

Add Bookmark

Raccord de colonne SMI Union

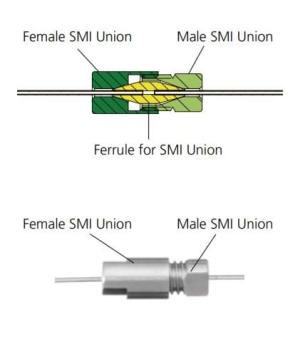

Le SMI (Smart Micro Inert) Union est une option pour connecter des colonnes capillaires qui présente une faible fuite, une inertie, un faible volume mort et une faible capacité thermique. Ne doit être utilisé qu'avec des colonnes capillaires en silice fondue. Les colonnes métalliques ne peuvent pas être utilisées.

Colonne de 0,25 mm de diamètre intérieur : ferrule d'union SMI de 0,4 mm de diamètre intérieur
Colonne de 0,32 mm de diamètre intérieur : ferrule d'union SMI de 0,5 mm de diamètre intérieur
Colonne de 0,53 mm de diamètre intérieur : ferrule d'union SMI de 0,8 mm de diamètre intérieur



smi
227-35024

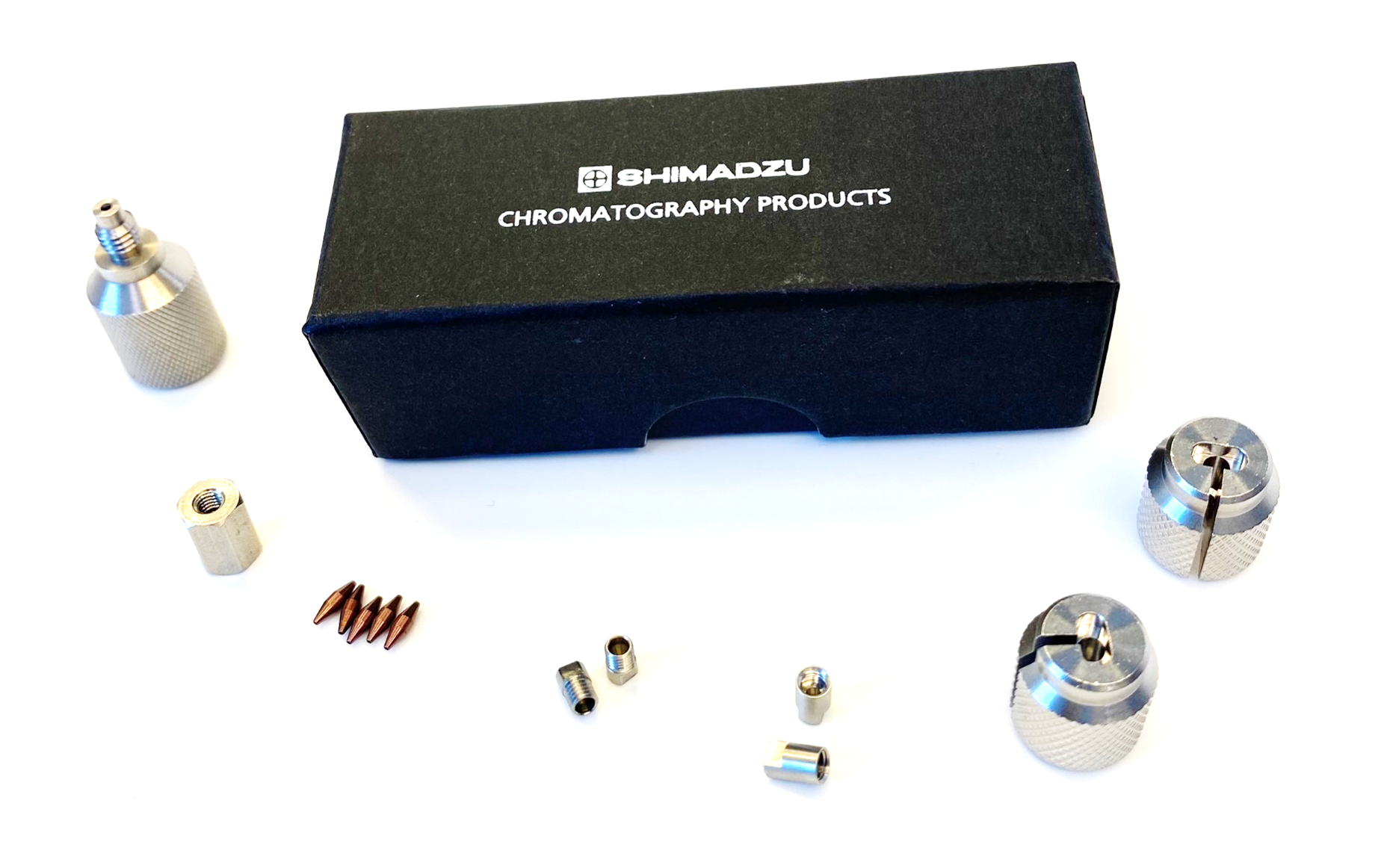

SMI Union Kits

Ces kits comprennent 5 ferrules, 2 paires d'unions, 1 écrou de connexion et 1 paire d'outils de connexion

P/N Diamètre intérieur de la ferrule Remarques
227-35024-01 0,4 mm - 0,4 mm Pour connecter une colonne de 0,1 à 0,25 mm de diamètre intérieur et une colonne de 0,1 à 0,25 mm de diamètre intérieur
227-35024-02 0,4 mm - 0,5 mm Pour connecter une colonne de 0,1 à 0,25 mm de diamètre intérieur et une colonne de 0,32 mm de diamètre intérieur
227-35024-03 0,4 mm - 0,8 mm Pour connecter une colonne de 0,1 à 0,25 mm de diamètre intérieur et une colonne de 0,53 mm de diamètre intérieur
227-35024-04 0,5 mm - 0,5 mm Pour connecter une colonne de 0,32 mm de diamètre intérieur et une colonne de 0,32 mm de diamètre intérieur
227-35024-05 0,5 mm - 0,8 mm Pour connecter une colonne de 0,32 mm de diamètre intérieur et une colonne de 0,53 mm de diamètre intérieur
227-35024-06 0,8 mm - 0,8 mm Pour connecter une colonne de 0,53 mm de diamètre intérieur et une colonne de 0,53 mm de diamètre intérieur

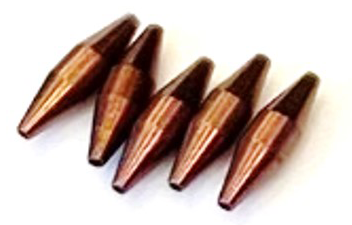

SMI Union Ferrule

227-35025



P/N Diamètre intérieur de la ferrule Remplacement pour le kit Contenu
227-35025-01 0,4 mm - 0,4 mm 227-35024-01 10
227-35025-02 0,4 mm - 0,5 mm 227-35024-02 10
227-35025-03 0,4 mm - 0,8 mm 227-35024-03 10
227-35025-04 0,5 mm - 0,5 mm 227-35024-04 10
227-35025-05 0,5 mm - 0,8 mm 227-35024-05 10
227-35025-06 0,8 mm - 0,8 mm 227-35024-06 10

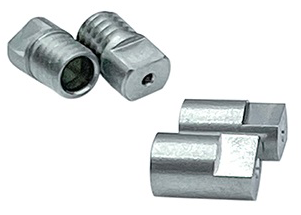

SMI Union body

227-35026
P/N Diamètre intérieur de la ferrule Remplacement pour le kit Contenu
227-35026-01 0,4 mm - 0,5 mm / 0,4 mm - 0,5 mm 227-35024-01 / - 02 / -04 5
227-35026-02 0,4 mm - 0,5 mm / 0,8 mm 227-35024-03 / -05 5
227-35026-03 0,8 mm - 0,8 mm 227-35024-06 5
