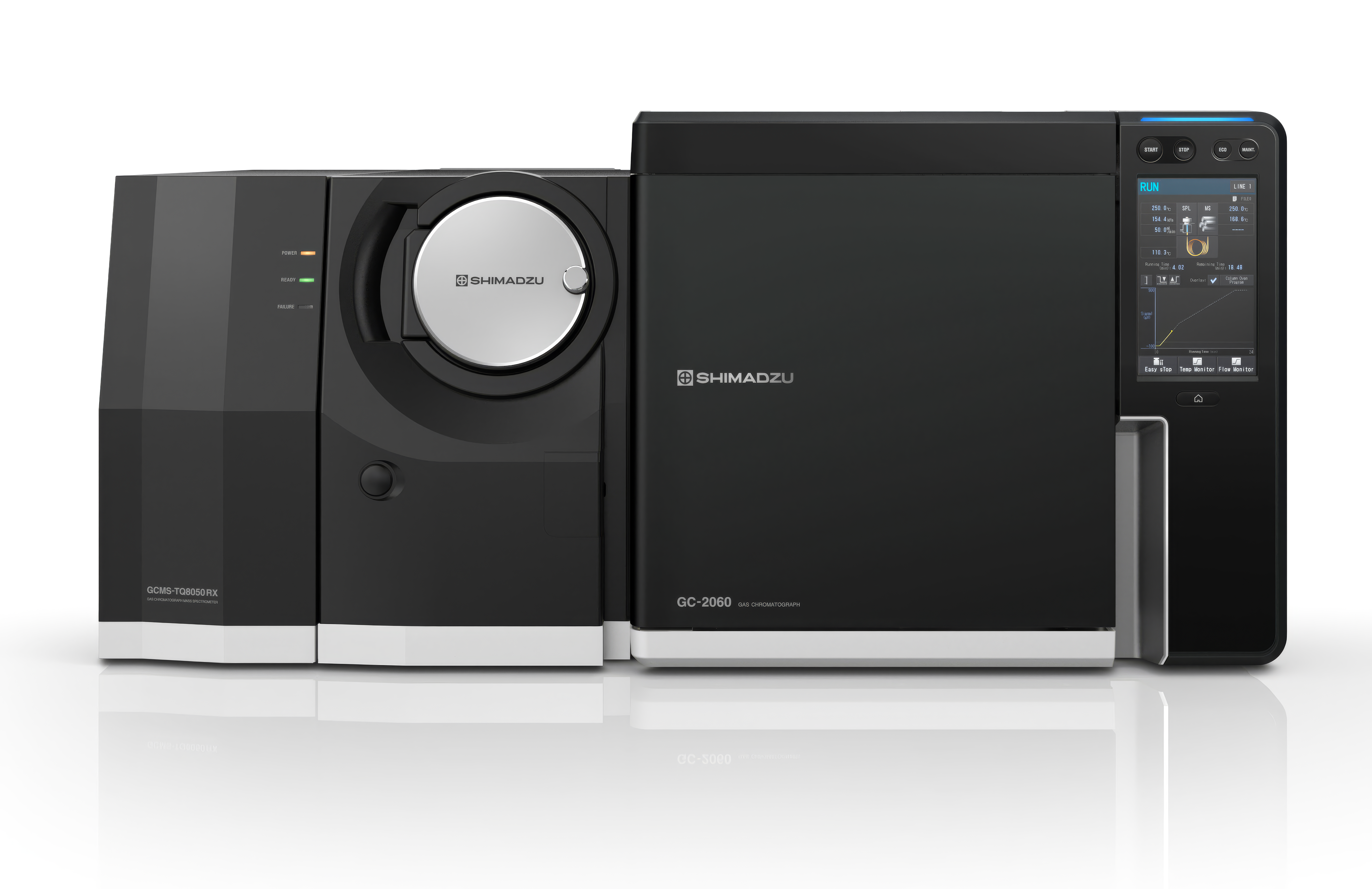

GCMS-TQ RX Series

• Prend en charge plusieurs modes d'injection et permet un développement de méthodes plus efficace

  L'unité d'injection multimode (MMI) prend en charge un large éventail de modes d'injection au sein d'une même unité, notamment le mode split/splitless (SPL), la vaporisation à température programmable (PTV), l'injection de grands volumes (LVI), l'injection directe et la désorption/extraction thermique (TD/TE). Un logiciel dédié doté d'une interface utilisateur intuitive permet de créer facilement des méthodes et de transférer les méthodes de manière fluide, simplifiant ainsi les flux de travail analytiques.

•

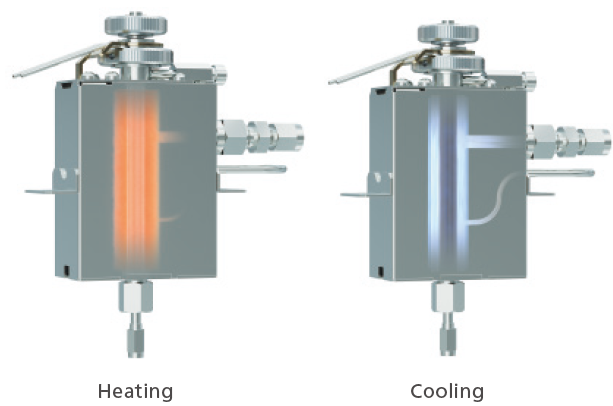

• La technologie exclusive d'isolation thermique de Shimadzu permet d'obtenir à la fois une excellente stabilité de température et une montée et une descente en température rapides. Tout en maintenant une excellente compatibilité des données avec les injecteurs split/splitless conventionnels, elle réduit également de manière significative les temps d'arrêt liés à la maintenance de l'injecteur, notamment lors du remplacement du liner.

•

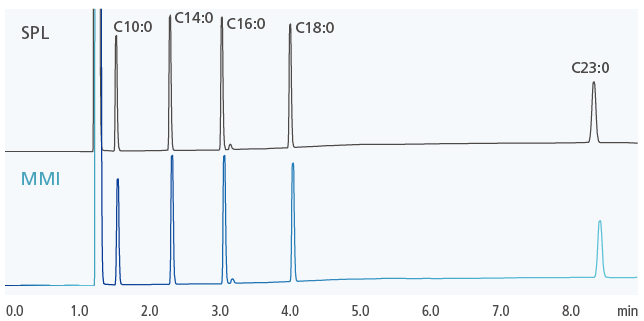

  Comparaison des chromatogrammes des FAME (esters méthyliques d'acides gras)

•

•





  Comparaison du temps d'arrêt de l'instrument selon les opérations de maintenance

• La MMI peut chauffer les échantillons jusqu'à 1200 °C/min, permettant une désorption thermique rapide.

•

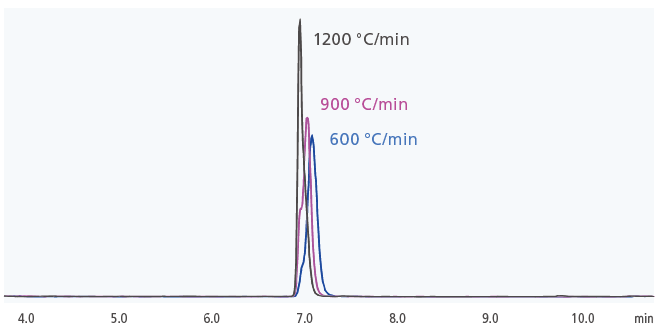

  Chromatogrammes obtenus en mode TD à différentes vitesses de montée en température (hexanoate de méthyle)

• Source d'ions à efficacité renforcée

  L'optimisation de la focalisation du faisceau d'électrons en ionisation électronique (EI) maximise l'efficacité d'ionisation, permettant d'atteindre des niveaux de détection de l'ordre de l'attogramme.
  * Cette source d'ions est compatible avec le TQ8050 RX.

•

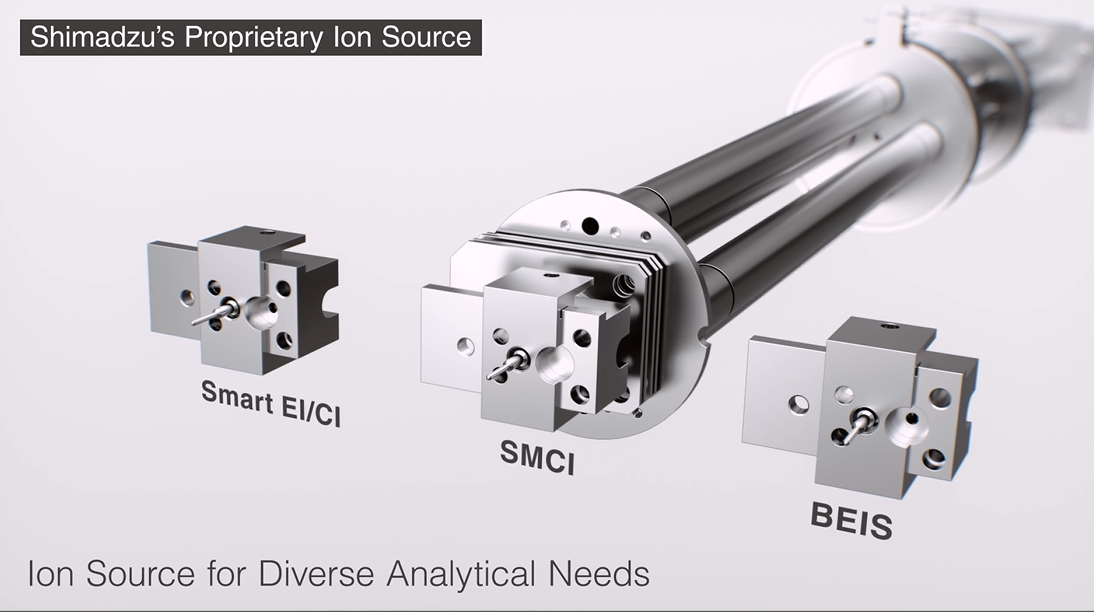

Source d'ions Smart EI/CI

•

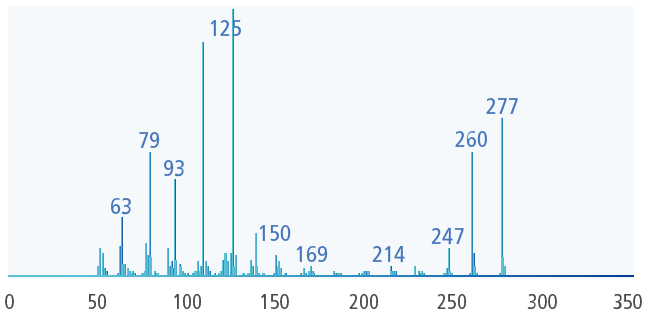

  Résultats de l'analyse en mode scan du fénitrothion

•

  Spectre de masse correspondant issu de la bibliothèque NIST

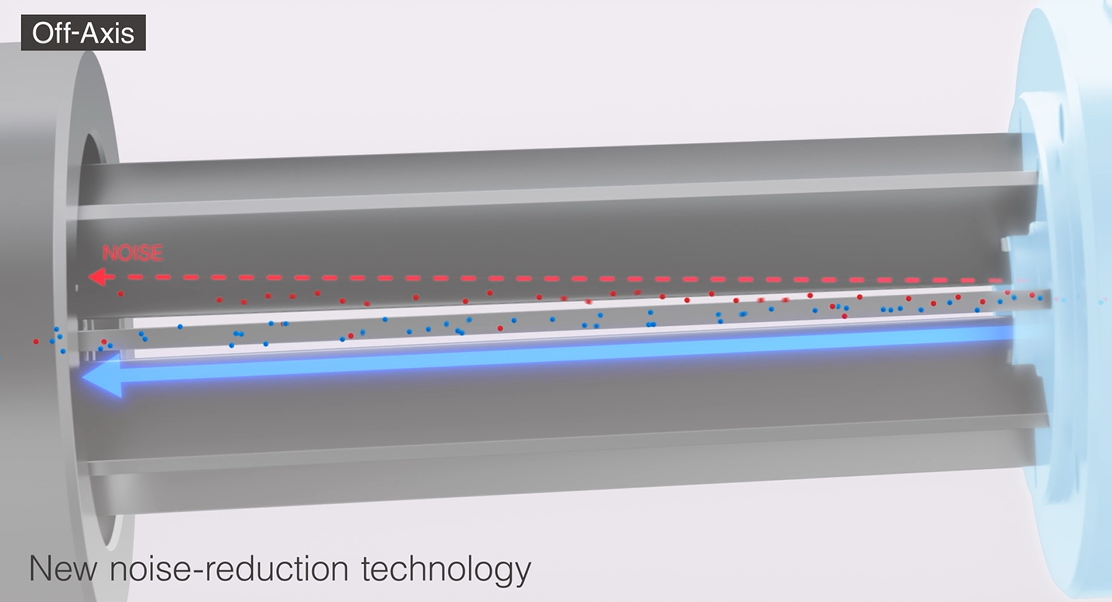

• Optique ionique hors axe (Off-Axis)

  L'optique ionique hors axe élimine les bruits neutres, tels que les ions d'hélium métastables, sans compromettre la sensibilité.

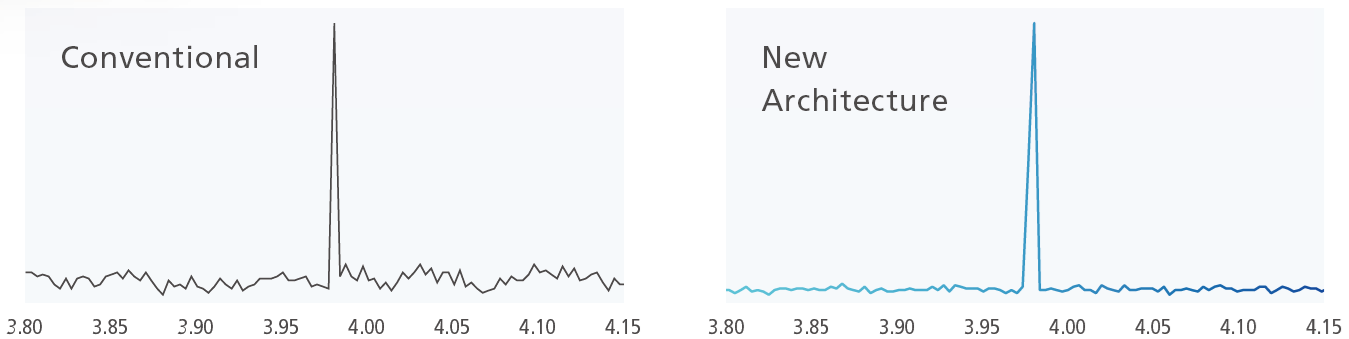

  Nouveau détecteur robuste à faible bruit

  Le GCMS-TQ8050 RX est équipé d'un détecteur nouvellement développé et breveté qui associe les dernières technologies de réduction du bruit à des performances d'amplification élevées. Associé à l'optique ionique hors axe, il crée une configuration double Off-Axis qui réduit considérablement le bruit provenant des espèces neutres. De plus, ce nouveau détecteur offre une excellente robustesse, garantissant des performances stables et fiables à long terme.

•
•

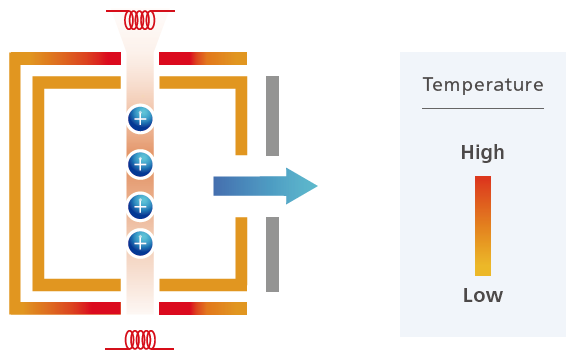

• L'augmentation de la distance entre le filament et la source d'ions réduit l'influence du potentiel électrique du filament. De plus, un écran bloque la chaleur rayonnante générée par le filament, contribuant à maintenir une température uniforme de la source d'ions. Cela empêche la formation de points chauds localisés, ce qui permet d'obtenir une sensibilité analytique accrue. (Brevet : US7939810)

•

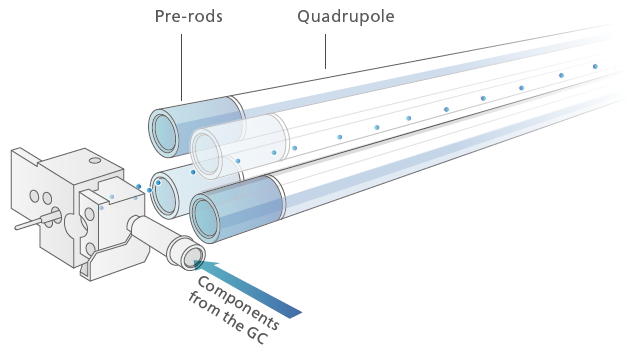

• Un filtre de masse de haute précision équipé de pré-tiges, associé à une technologie brevetée de contrôle du champ électrique, offre d'excellentes performances de séparation des masses. De plus, les pré-tiges minimisent la contamination du quadripôle, éliminant ainsi le besoin de maintenance du quadripôle.

•

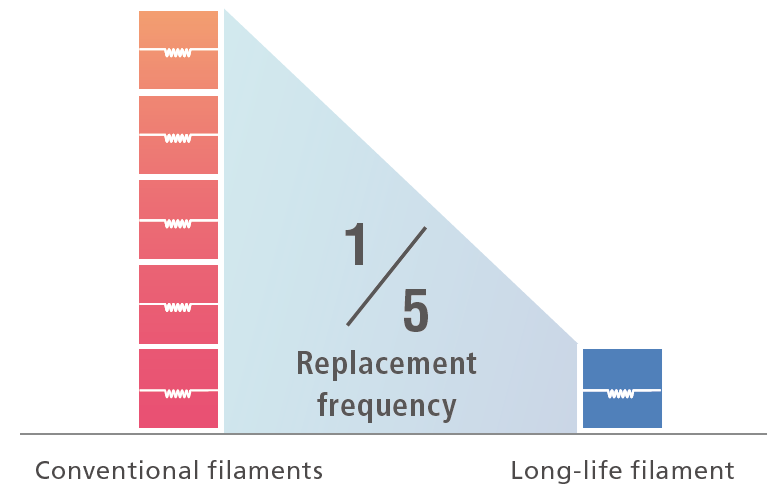

• Le filament longue durée nouvellement développé offre une durée de vie plus de cinq fois supérieure à celle des filaments conventionnels. En réduisant considérablement les réanalyses et les temps d'arrêt causés par une rupture inattendue du filament, il contribue à une exploitation stable et fiable.

•

• LabSolutions GCMS

  Le logiciel LabSolutions GCMS s'intègre au système afin de maximiser l'efficacité du flux de travail d'acquisition et d'analyse des données. Il permet d'effectuer facilement l'acquisition et l'analyse simultanées des données GC et MS, et assiste les utilisateurs dans les tâches complexes, permettant ainsi de réaliser des analyses fiables.

  En savoir plus sur LabSolutions GCMS
•

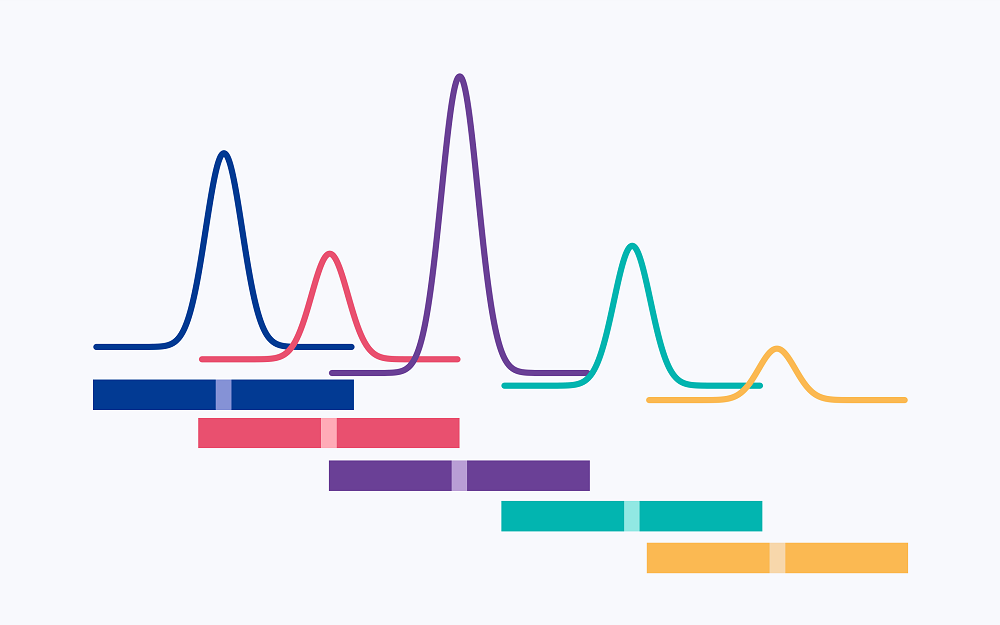

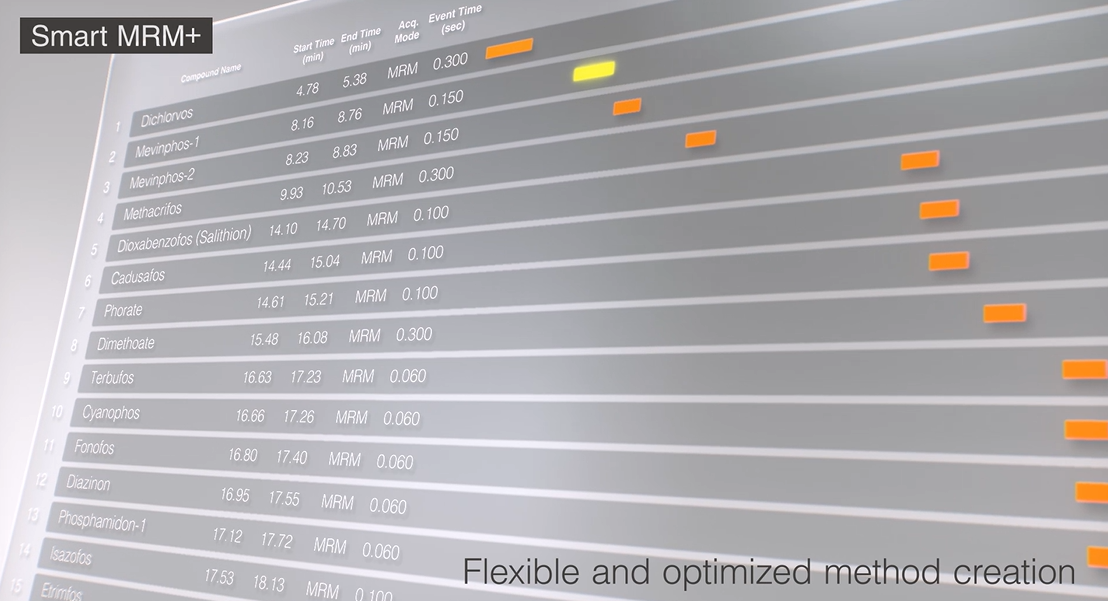

• Développement flexible des méthodes avec Smart MRM+

  Smart MRM+ permet d'ajuster facilement la fenêtre temporelle d'acquisition des données. L'élargissement de cette fenêtre permet d'éviter les détections manquées, même pour les composés présentant des variations du temps de rétention ou un traînage des pics. De plus, les temps d'événement peuvent être facilement modifiés pour chaque composé, et les composés peuvent être ajoutés ou supprimés en toute simplicité.

•

• Smart MRM+ permet de créer des méthodes combinant simultanément les modes Scan/MRM. Lors de l'analyse quantitative en mode MRM, les données de scan peuvent être utilisées pour évaluer les effets de matrice. La série GCMS-TQ RX offre également des performances comparables à celles d'un GC-MS simple quadripôle, fournissant des données de scan de haute qualité même lors d'une analyse simultanée Scan/MRM.

•

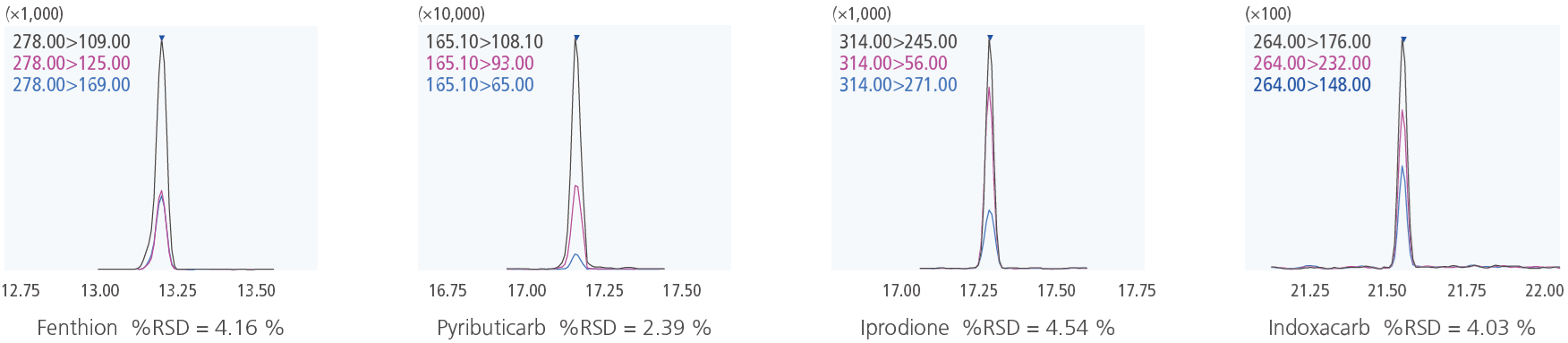

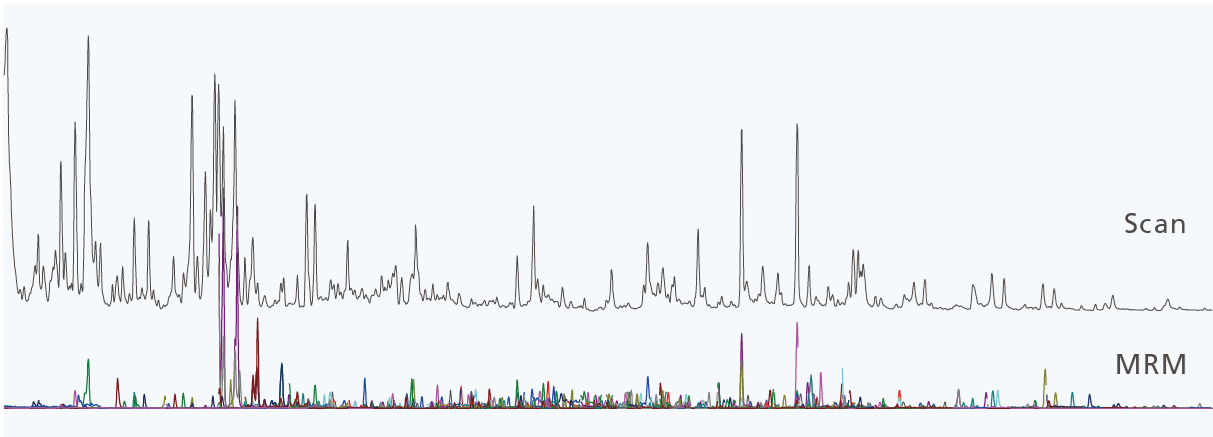

  Analyse simultanée Scan/MRM de pesticides dans le gingembre (10 ppb)

•

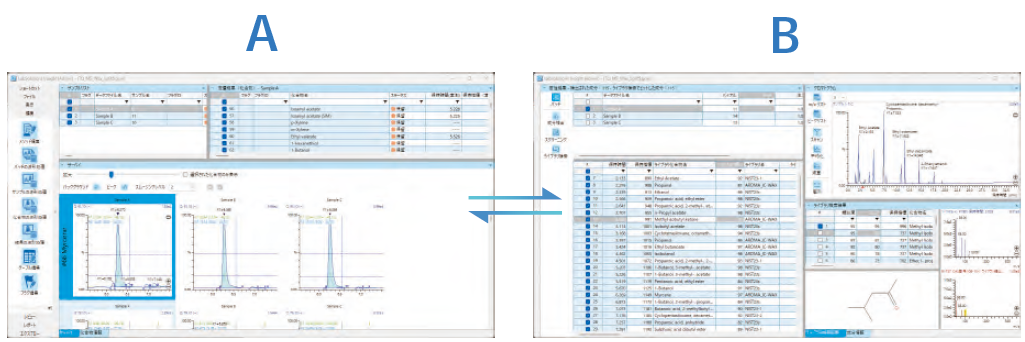

• A. Analyse ciblée à l'aide des données MRM

  Vérifiez facilement et de manière fiable les composants clés et les composés critiques en matière de sensibilité

  B. Analyse non ciblée des données de scan avec Insight Explore GCMS

  Révélez les pics masqués grâce à la déconvolution

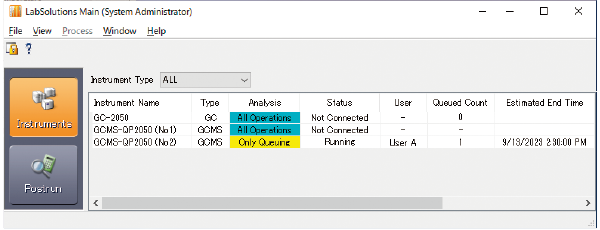

• Gestion du temps pour le flux de travail de mesure　

  L'état de fonctionnement de chaque instrument du laboratoire et l'heure estimée de fin des analyses successives peuvent être surveillés en temps réel. De plus, le temps restant avant la fin est affiché lors du démarrage et de l'arrêt de l'instrument, ce qui contribue à améliorer la productivité globale du laboratoire et l'efficacité opérationnelle.

•

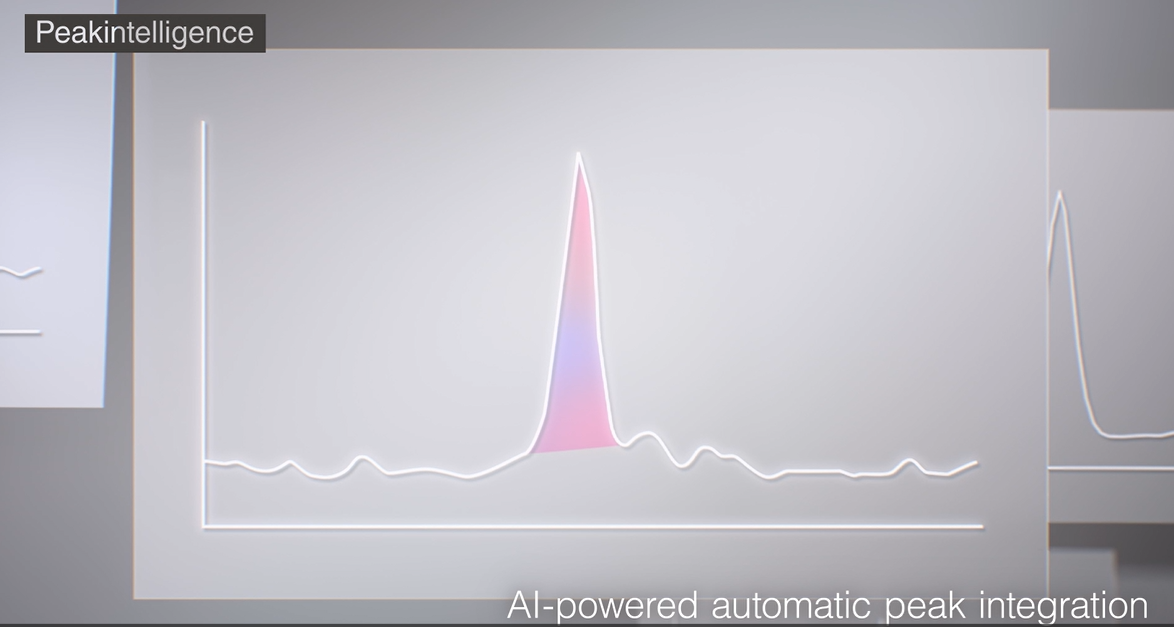

• Peakintelligence for GCMS, équipé d'algorithmes d'intégration des pics basés sur l'IA, réduit considérablement le temps nécessaire à l'intégration des pics et fournit des résultats comparables à ceux obtenus par un opérateur expérimenté.


  En savoir plus sur Peakintelligence for GCMS

•

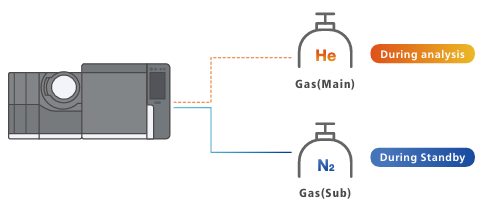

• L'hydrogène ou l'azote, plus économiques et plus facilement disponibles que l'hélium, peuvent être utilisés comme gaz vecteurs alternatifs. Grâce à un contrôleur de débit haute performance et à une conception qui minimise l'influence des propriétés du gaz vecteur, la série GCMS-TQ RX garantit des mesures stables avec de l'hydrogène ou de l'azote comme gaz vecteur, sans nécessiter de modification de la configuration du système.

•

• Gaz vecteur hydrogène

  L'hydrogène constitue une alternative efficace à l'hélium en termes de sensibilité et de performances de séparation. Grâce au capteur d'hydrogène en option, le système passe automatiquement en mode veille sécurisé dans le cas improbable d'une fuite, garantissant un fonctionnement sûr et fiable lors de l'utilisation de l'hydrogène comme gaz vecteur.

• Gaz vecteur azote

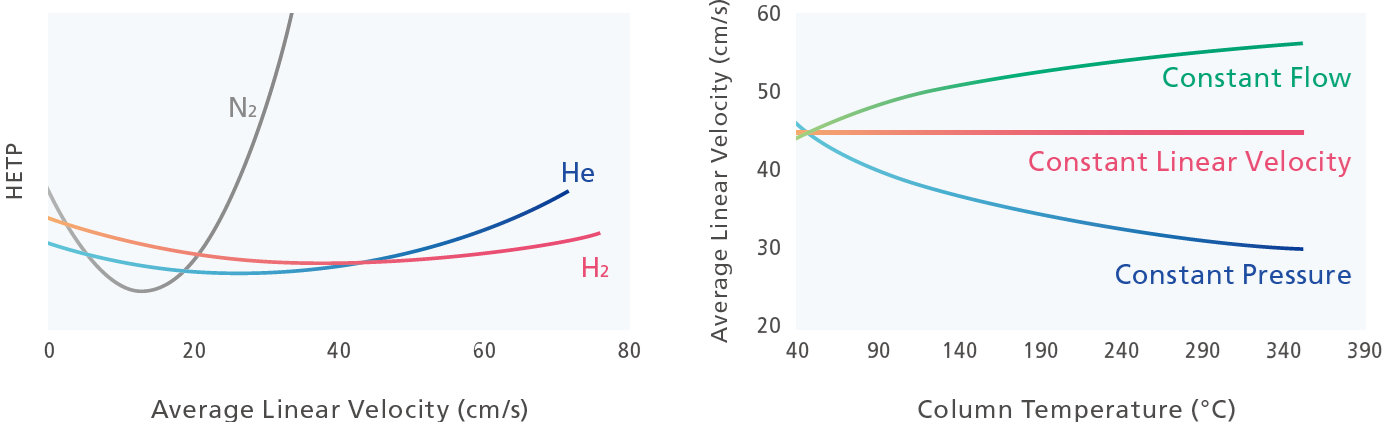

  Même avec l'utilisation de l'azote comme gaz vecteur, qui présente une plage de vitesse linéaire optimale relativement étroite, la série GCMS-TQ RX, grâce au mode à vitesse linéaire constante, offre des performances de séparation équivalentes à celles obtenues avec l'hélium.

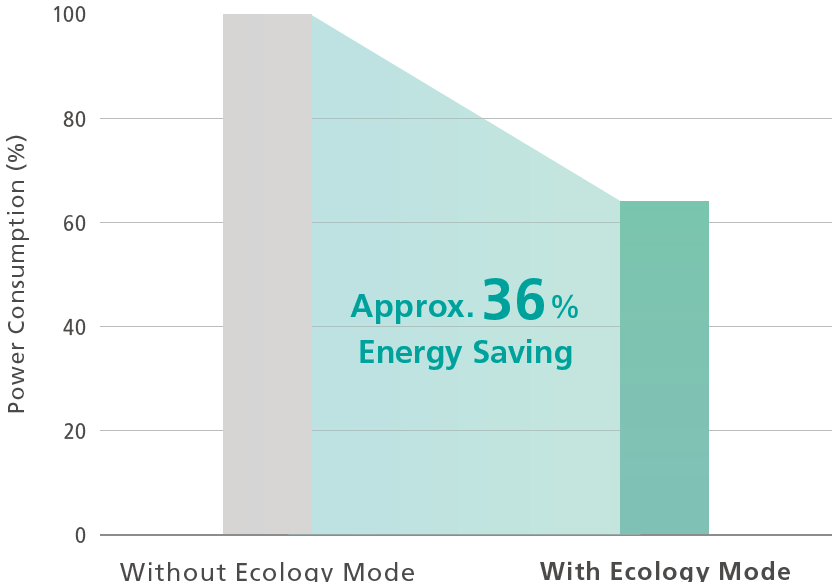

• La série GCMS-TQ RX est équipée d'un mode écologique qui réduit la consommation d'énergie et a été certifiée dans le cadre du programme de reconnaissance environnementale de Shimadzu, Eco Products Plus. En plus de réduire les coûts d'exploitation pendant l'analyse, elle contribue à diminuer les émissions de CO₂, participant ainsi à la réalisation d'une société décarbonée.

  Réduction des déchets dangereux pour l'environnement

  Une pompe à vide primaire sans huile peut être utilisée, éliminant ainsi la nécessité de remplacer régulièrement l'huile. Cela réduit considérablement la consommation d'huile et contribue à diminuer l'impact environnemental.

•

•

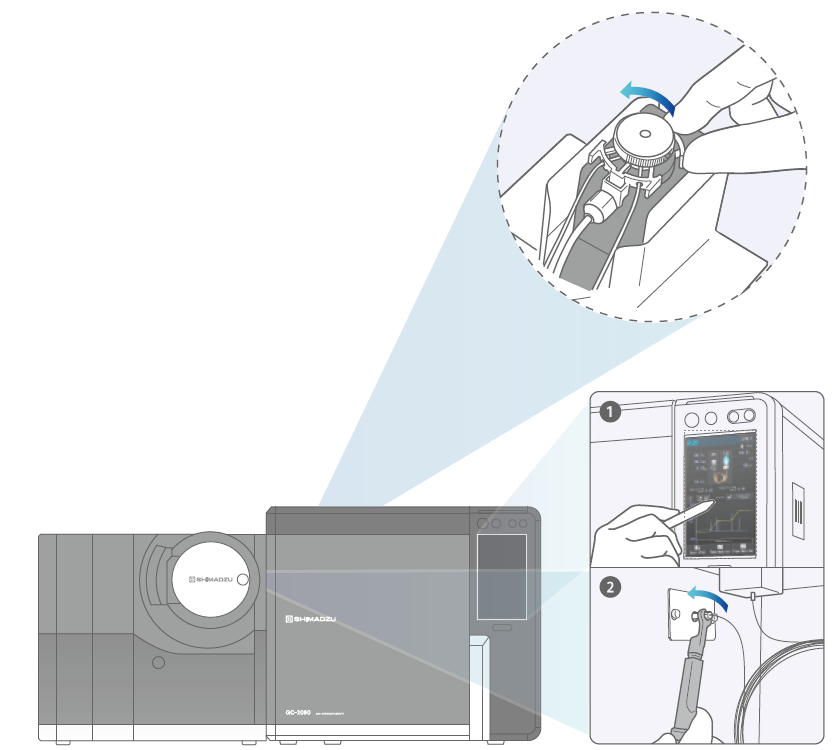

• Maintenance de l'injecteur GC en une seule manipulation

  Le système est équipé de série de l'écrou ClickTek™, qui permet d'ouvrir l'injecteur GC simplement en tournant le levier à la main, sans aucun outil. Cela réduit considérablement la charge de travail associée au remplacement de l'insert et améliore l'efficacité globale de la maintenance.

  Démarrage et arrêt faciles via un écran tactile

  La mise en marche/l'arrêt du système de vide et la fonction Easy stop* peuvent être commandés directement depuis le panneau de commande du GC. Cela élimine le besoin d'un ordinateur et permet une maintenance plus fluide de l'injecteur GC, de la colonne et de la source d'ions.

  * Easy sTop est une fonction qui permet de remplacer le septum et l'insert en verre de l'injecteur GC sans arrêter le système de vide.

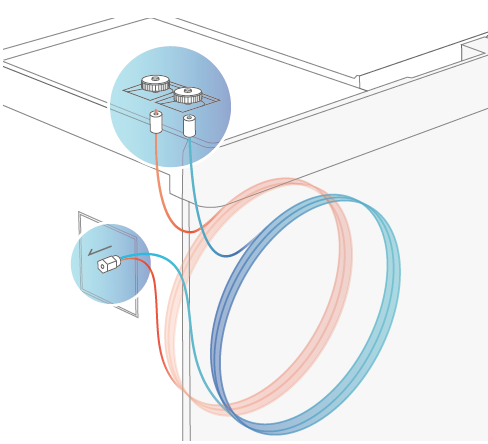

• En connectant simultanément deux colonnes différentes au MS, il est possible d'acquérir des données spécifiques à chaque application sans arrêter le vide. Comme aucun tube restrictif n'est nécessaire, les méthodes existantes et les temps de rétention utilisés avec une seule colonne peuvent être appliqués sans modification.


  En savoir plus sur le système Twin Line MS
•

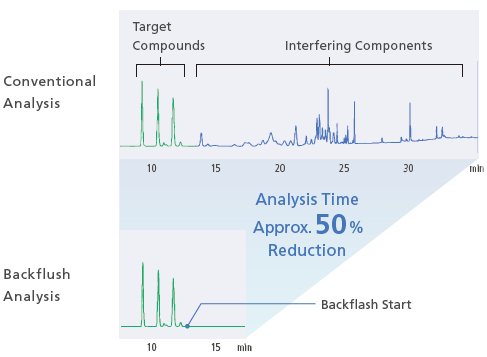

• Temps d'analyse réduit　- Système de rétrobalayage (Backflush) -

  Le système de rétrobalayage inverse le flux de gaz vecteur après la détection des composés cibles, expulsant du côté de l'injecteur les composants non élués restant dans la colonne. Cela réduit le temps d'analyse et améliore la productivité analytique globale.

•

• Plusieurs chromatogrammes en une seule analyse
  - Système de division/commutation du détecteur -

  La division du détecteur sépare la sortie de la colonne et distribue simultanément un seul flux vers plusieurs détecteurs. Cela permet d'obtenir plusieurs chromatogrammes à partir d'une seule analyse, favorisant une collecte efficace des données tout en réduisant les coûts et le temps de mesure, pour une productivité accrue.

• Plusieurs chromatogrammes en une seule analyse
  - Système Heart-Cut -

  Le Heart-Cut est une technique de séparation utilisant deux colonnes différentes. Les composants qui ne peuvent pas être suffisamment séparés sur la première colonne sont transférés sélectivement vers une seconde colonne de polarité différente pour une séparation supplémentaire. Même avec plusieurs opérations de Heart-Cut, les temps de rétention des pics lors de l'analyse en aval restent inchangés, garantissant des séparations stables et reproductibles.

•

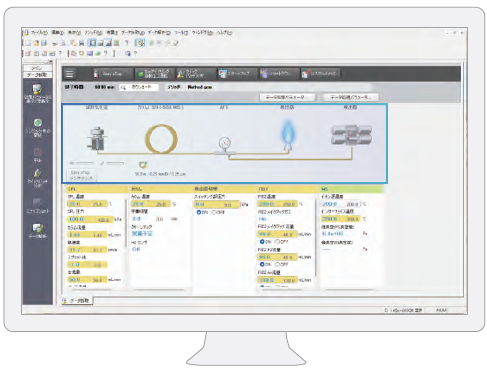

• Interface logicielle intuitive

  Même dans les systèmes combinant plusieurs colonnes et détecteurs, l'interface logicielle intuitive et visuelle permet une utilisation facile, de la création des méthodes jusqu'à l'analyse.
