Fonctionnalités LCMS-8060NX

L'aboutissement de l'expertise Shimadzu en spectrométrie de masse triple quadripôle

Unité IonFocus™

Une nouvelle source ESI incluant des électrodes de focalisation permet une transmission plus efficace des ions dans le spectromètre de masse. Ce système réduit le bruit de fond et augmente la fiabilité des résultats tout en expulsant les contaminants. De plus, cette source chauffée a été optimisée pour permettre une ionisation particulièrement efficace pour une large gamme de composés (technologie brevetée).

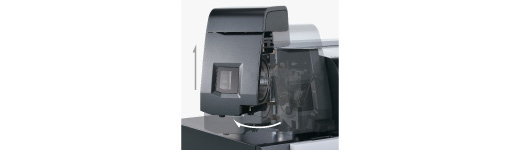

Conception simple sans câbles ni tubes. Retirez-le ou remplacez-le facilement avec le levier "one-touch".

UF-Qarray™Ⅱ, UF-Lens™Ⅱ

Le guide d'ions repensé améliore la robustesse sans compromettre la sensibilité.

La maintenance d'UF-Qarray II et UF-Lens II peut être effectuée facilement sans outils.

Interface de maintenance facilité

La LCMS-8060NX hérite de toute la facilité d'entretien de ses prédécesseurs. La ligne de désolvatation (DL), qui introduit l'échantillon dans le vide, et le capillaire ESI peuvent être remplacés facilement et en peu de temps. Le DL peut être remplacé sans casser le vide, minimisant les temps d'arrêt.

  • Étapes pour remplacer le DL

Steps to replace the DL

  • Étapes pour remplacer le capillaire ESI

Steps to replace the ESI capilliary

Robustesse et facilité d'utilisation

Sensibilité maximisée, effets de matrice minimisés

Dans la nouvelle unité IonFocus, les électrodes de transport d'ions réduisent la perte de sensibilité due aux effets de matrice en expulsant les particules neutres avec une plus grande efficacité. Les graphiques ci-dessous montrent un exemple d'analyse des pesticides résiduels dans les feuilles de thé. Des résultats particulièrement stables ont été obtenus pour 100 composés avec une unique injection, en réalisant des mesures en mode positif et en mode négatif, dans des conditions de vitesse d’acquisition très élevées :

  • Inversion de polarité en 5ms (temps de stabilisation inclus)
  • Vitesse de capture des données 1,5ms

La source IonFocus introduit également les ions dans le détecteur plus efficacement, améliorant l'intensité du signal. Sur les 100 composés testés, 96% ont montré d'excellentes récupérations.

Robustesse améliorée

La LCMS-8060NX utilise de nouveaux guides ioniques, l'UF-Qarray II et l'UF-Lens II, pour augmenter la robustesse tout en maintenant une efficacité de transmission ionique élevée. Une robustesse améliorée signifie des délais d’immobilisation plus courts et moins fréquents donc une augmentation de la productivité au sein du laboratoire.

Les données sur les métabolites urinaires présentés ci-dessous montrent l’excellente robustesse du système face à des matrices biologiques. Après l'analyse de 1000 échantillons d'urine, préparés uniquement par dilution avec de l'eau, la LCMS-8060NX offre une stabilité des données supérieure sans perte de sensibilité.

Nouveaux paramètres dérivés de l'IA optimisés pour une large gamme de composés



Shimadzu a introduit la notion d’Intelligence Analytique pour tous ses systèmes. Ces outils ont pour but d’aider les utilisateurs à optimiser des conditions analytiques en un minimum de temps. La LCMS-8060NX dispose de nouveaux paramètres d’optimisation automatique permettant d’obtenir les résultats les plus sensibles en un minimum de temps. Pas de longues investigations ou de pertes de temps pour tester d’innombrables conditions de fragmentations et de détections : le système réfléchit et optimise les paramètres d’acquisition sans que l’utilisateur n’y passe trop de temps. Comme indiqué ci-dessous, ces nouveaux paramètres permettent une augmentation de l'intensité du signal pour une variété de composés cibles à une moyenne de 2,6 fois l'intensité atteinte ave les précédents paramètres d’optimisation.

Désolvatation efficace pour une plus grande efficacité

Une nouvelle conception assistée par la chaleur améliore l'efficacité de la désolvatation et  la sensibilité aux molécules difficiles, telles que les hormones stéroïdes.

L'automatisation intelligente améliore l'efficacité du flux de travail



Démarrage intelligent avec Smart Flow Control

Les colonnes HPLC peuvent être endommagées par des démarrages et arrêts brusques de la pompe ou des changements de gradient extrêmes. La nouvelle Nexera utilise automatiquement la fonction FlowPilot (Smart Flow Control) pour augmenter progressivement le débit jusqu'au point de consigne. Il n'est pas nécessaire de créer des protocoles de démarrage pour chaque analyse.

Améliore le débit de traitement des données

De grandes économies de temps peuvent être réalisées dans l'analyse de données à plusieurs composants, avec des fonctions pour vérifier plusieurs chromatogrammes à la fois, afficher les résultats qui dépassent les valeurs standard dans une couleur différente, etc. En outre, plusieurs modèles de format de rapport sont fournis, réduisant le temps nécessaire pour le rapport création.

Optimisation automatique des conditions MS

Réglez simplement l'échantillon en place et entrez les informations sur l'échantillon : l'optimisation MRM et les paramètres d'interface seront effectués automatiquement. Les résultats de l'optimisation sont représentés graphiquement, ce qui réduit le temps et les efforts nécessaires à l'évaluation.

Method Packages LC/MS/MS et librairie MRM

Plusieurs method packages sont disponibles. L'analyse peut commencer immédiatement sans optimisation MRM ni développement de méthode fastidieux.

Un prétraitement simple pour gagner du temps

La série d'échantillonneurs automatiques SIL-40 a des capacités de traitement de micro-volume programmables. Appliquer ces paramètres de prétraitement des échantillons à partir d'une interface graphique simple, perdmet de réduire la charge de travail et d'augmenter la précision de la co-injection, l'isomérisation, etc.

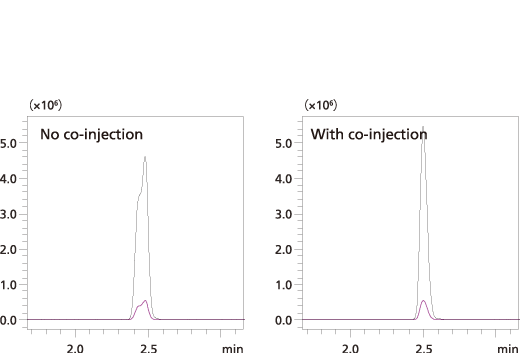

Automatic co-injection with water matches mobile phase conditions, preserving peak shape for early eluters

Logiciel : de l'acquisition à l'analyse des données
LabSolutions Connect™ / LabSolutions Insight™

LabSolutions Connect et LabSolutions Insight prennent en charge l'intégralité du flux de travail analytique, de l'optimisation des conditions MS au traitement des données, pour atteindre une efficacité maximale.

La gestion des fichiers de projet simplifiée

Restez organisé automatiquement avec le système de gestion de fichiers de Connect. Les emplacements des fichiers sont automatiquement déterminés par type de fichier, ce qui permet au technicien d'effectuer une analyse ou un traitement des données sans avoir à se souvenir des chemins d'accès aux fichiers. Les concentrations d'analyte et d'autres résultats d'échantillons peuvent être enregistrés dans un fichier de résultats de traitement des données. Plusieurs méthodes de traitement peuvent être utilisées sur le même ensemble de données, les résultats étant stockés séparément, permettant une optimisation des paramètres de traitement et une récupération facile des résultats.

MRM et optimisation des sources d'ions

Les paramètres MRM (précurseur ion m / z, produit ion mz /, tensions) et les paramètres de source d'ions (débit de gaz, température) sont automatiquement optimisés. Un seul tour d'optimisation maximise la sensibilité, en tenant compte de la polarité, des ions d'adduit, de la valence, etc. Les résultats de ce processus peuvent être visualisés sur un graphique en utilisant la fonction de navigateur de données. L'écran de résultats d'optimisation MRM affiche simultanément un chromatogramme, un spectre et chaque tension. Dans l'écran des résultats de l'optimisation MRM, vérifiez la façon dont la force du signal change avec les variations de chaque paramètre.

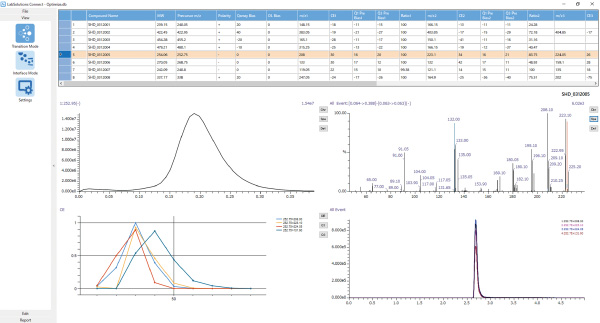

MRM optimization

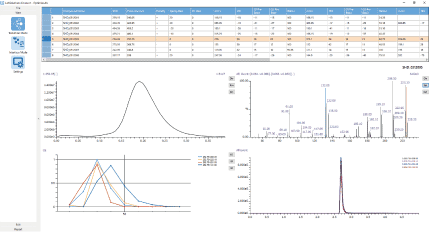

MRM optimization
Review screen for MRM optimization simultaneously displays precursor ion, product ion, and voltage results.

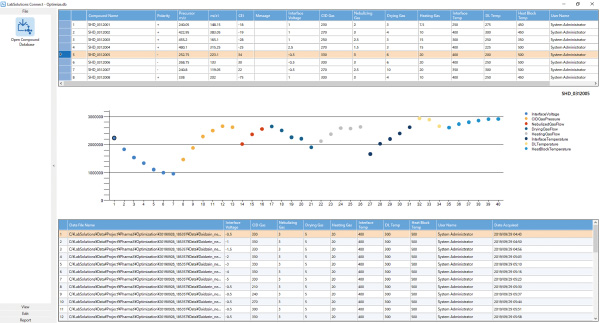

Ion source optimization
Review screen for source optimization graphically displays the successive results of each parameter modification.

Création de méthode simple et de batchs

LabSolutions Connect organise les résultats optimisés dans une base de données dédiée pour une récupération facile. Sélectionnez simplement les composés cibles dans la base de données pour créer une méthode. Les fichiers de méthodes existants peuvent être lus dans la base de données pour que toutes les informations sur les fichiers de méthodes puissent être gérées ensemble. Lors de la création de batchs d'acquisition d'échantillons, la position des flacons est affichée à l'écran pour que les paramètres puissent être appliqués facilement sans risque d'erreur. La fonction de gestion de projet empêche l'utilisateur d'écraser accidentellement des fichiers d'un autre projet.

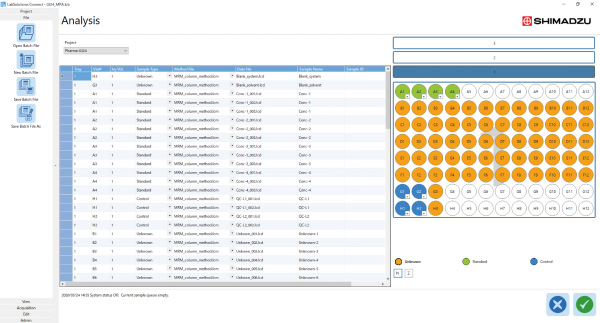

Batch creation window

Fenêtre de création batch

Les positions des flacons et les types d'échantillons sont représentés graphiquement.

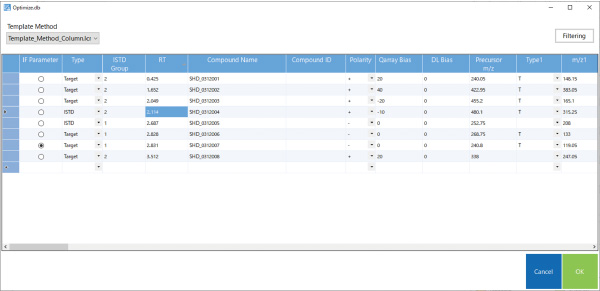

Method creation window

Fenêtre de création de méthode

Sélectionnez simplement les composés à analyser et la méthode est automatiquement générée.

Examen efficace des données

LabSolutions Insight est l'environnement idéal pour l'examen des échantillons de données. Basculez entre les modes de révision des échantillons et des composés en fonction des préférences de l'utilisateur. L'affichage du chromatogramme multiple présente en conséquence tous les échantillons pour un analyte particulier, ou tous les analytes pour un échantillon particulier. Tous les chromatogrammes peuvent être simultanément zoomés ou dézoomés, ou ancrés dans un moniteur séparé pour répondre aux besoins des analystes. Les indicateurs à code couleur permettent au réviseur de repérer facilement les échantillons problématiques pour un traitement rapide et précis. Des indicateurs peuvent être définis pour une grande variété de paramètres de contrôle qualité, non seulement pour des valeurs dépassant les limites, mais aussi pour des limites proches. Utilisez des modèles de rapport standard ou une sortie de fichier pour l'intégration universelle des systèmes d'information de laboratoire.

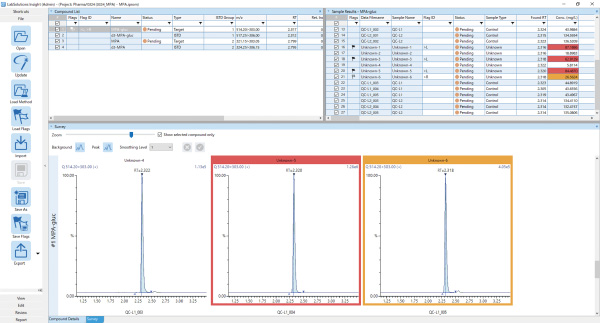

Multi-chromatogram survey display

Affichage d'enquête multi-chromatogramme

Effectuez facilement des corrections de pic pour plusieurs chromatogrammes et utilisez la fonction de signalisation pour suivre les échantillons à vérifier.
