Série HMV-G - Fonctionnalités

Appareils d'essai de dureté Micro Vickers

Excellente fonction de lecture automatique (série G31)

Dans les mesures de dureté Vickers, la longueur diagonale de l'indentation doit être mesurée. Avec le logiciel PC de la série HMV-G, les images sont acquises par l'appareil photo numérique et la longueur diagonale de l'indentation est mesurée automatiquement. Cela permet d'éliminer les erreurs humaines et d'obtenir des résultats stables.



Logiciel facile à utiliser (série G31)

La séquence principale des opérations est présentée d'une manière facile à visualiser, de sorte que le système peut être utilisé facilement par n'importe qui.


  1. En mode simple, les tests peuvent être effectués en réglant la force d'essai et le temps de rétention.
  2. Les objectifs et les pénétrateurs sont interchangeables d'un simple clic.*1
  3. L'autofocus peut être effectué d'un simple clic.*2
  4. L'instrument passe automatiquement à un objectif à fort grossissement lorsque l'empreinte est petite.*1
  5. Les réglages de la qualité de l'image sont faciles à effectuer dans la fenêtre de test.
  6. Chaque fonction est facilement accessible grâce à de grandes icônes.
  7. Les conditions de surface de l'échantillon (cylindrique ou sphérique) sont facilement configurables.
  8. La fonction de prévisualisation permet de vérifier facilement le motif.
  9. La fonction d'assistance simplifie la définition des conditions.
  10. Pour plus de commodité, les conditions et les résultats sont affichés simultanément.
  11. La position d'essai peut être facilement vérifiée avant l'essai.
  12. Les motifs peuvent être créés sans utiliser de logiciel spécifique.
  13. S'il y a des rayures à la position de test et que l'indentation ne peut pas être lue, une nouvelle position est spécifiée et le test est, à nouveau, effectué.
  14. Les résultats statistiques sont affichés simultanément.


*1 Tourelle électrique nécessaire
*2 Compatible uniquement avec les modèles FA

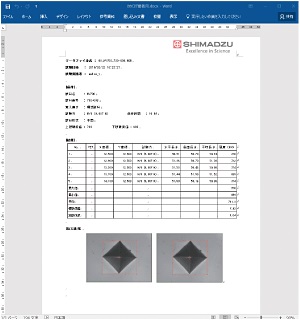

Fonction de rapport sur les mots

Un rapport des résultats du test est créé automatiquement en format Word. La création préalable d'un modèle (format .dotx) permet de créer automatiquement des rapports dans une mise en page originale.

* Microsoft Word 2016 ou une version plus récente est nécessaire pour modifier le texte.
* La conversion directe en fichiers PDF est possible même si Word n'est pas installé sur le PC.





Améliorer la fiabilité des données relatives aux résultats des essais

Il est préférable de gérer les données à partir d'un PC serveur

- Les résultats sont sauvegardés automatiquement
- Ils peuvent également être sauvegardés sur un PC du réseau.

Il est préférable de gérer les personnes qui ont effectué les tests
Les résultats des mesures manuelles ont-ils été modifiés arbitrairement?

- Enregistrement du nom de l'expérimentateur
- Restrictions par mot de passe sur les mesures manuelles

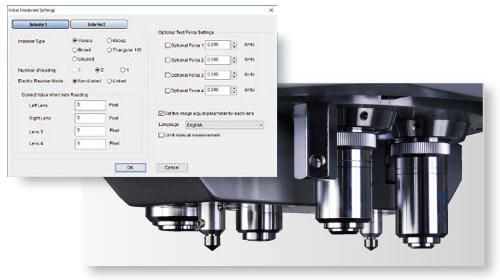

Fonction de réglage de la qualité de l'image pour chaque objectif

Si la luminosité de l'image de la caméra et d'autres qualités visuelles sont modifiées pour chaque objectif, les réglages de la qualité de l'image (tels que la luminosité et le contraste) peuvent être enregistrés séparément.






Graphiques d'inspection de routine

Des graphiques de données peuvent être créés en sélectionnant simplement les résultats quotidiens.

Tests automatisés avec la scène électrique (Série FA)

Fonction de détection des bords et de création automatique de motifs de bords

Le logiciel détecte automatiquement les bords de l'échantillon, puis crée automatiquement un motif parallèle, un motif régional ou un motif perpendiculaire/zigzag.
Pour les échantillons circulaires, il est possible de créer un modèle circulaire dans lequel les coordonnées centrales sont automatiquement calculées, et l'utilisateur configure l'angle/le rayon pour la position d'essai.

Fonction de création automatique de mires

Tests de modèles

Le modèle de position de test est défini automatiquement. Il existe 10 modèles configurables (une position désignée par l'utilisateur peut également être définie).



Exemples d'application

Test des engrenages automobiles
Le système peut détecter les arêtes de l'engrenage et mesurer la dureté à l'intérieur de l'engrenage. En outre, la force d'essai peut être modifiée pour chaque position d'essai.

Mesure de la profondeur de trempe
(JIS G 0559 et ISO 3754)

La profondeur de la trempe peut être déterminée pour vérifier l'importance de la trempe.


Test des engrenages automobiles


Mesure de la profondeur de trempe





Fonction de visualisation des scènes

L'image globale d'un grand échantillon peut être obtenue en photographiant des plages spécifiques, puis en combinant les images. Double-cliquez dans la fenêtre pour déplacer la platine XY jusqu'à cette position.

Micromètre électrique (disponible en option)

La fonction electrique de positionnement de la platineen XY peut être utilisée en remplaçant la tête micrométrique de la platine manuelle HMV-G31. Il peut être installé dans des systèmes HMV-G21/HMV-G31 existants.

* Directions XY uniquement. Il n'existe pas de micromètre électrique pour la direction de l'axe Z.

Spécifications

Testeur de dureté adapté
et la fonction de positionnement de la platine XY
Platine XY manuelle fournie en standard avec le HMV-G31 et le HMV-G21
(Surface: 100 x 100 mm)
Méthode d'entraînement Entraînement par moteur pas à pas; contrôle en boucle ouverte
Course ±12,5 mm (0 à 25 mm) pour les axes X et Y
Vitesse de déplacement 2 mm/s max.
Précision du positionnement 0,02 mm / 10 mm
Ecart lors du
repositionnement après aller/retour
0,003 mm max.
Résolution du mouvement 0,001 mm
Alimentation électrique Monophasé 100 VAC 100 VA (50 Hz/60 Hz)

*Préparer une prise de courant avec mise à la terre. (terre de type D, avec une résistance de terre de 100 Ω maximum.)
*En outre, une alimentation électrique pour l'appareil d'essai de dureté et le PC sera nécessaire.

Ordinateur personnel Conformément aux spécifications PC recommandées pour le HMV-G.
OS Windows® 10 (édition 64 bits)
CPU (recommandé) Intel® Core™ i5-6500 ou plus rapide (Windows® 10)
Un port USB 2.0 (pleine vitesse) est utilisé. (En outre, l'unité de test utilise deux ports.)

Choisir le système adapté à la situation



HMV-G31 Série
Fonction normalisée de mesure automatique de la longueur à l'aide d'un appareil photo numérique intégré dans un nouveau cadre G

Cadre G
Le cadre élégant, sans angles, répartit uniformément la charge pour plus de stabilité, et s'étend en profondeur pour agrandir l'espace de travail et améliorer l'opérabilité. En outre, la partie centrale du cadre étant ouverte, les échantillons longs et étroits peuvent désormais être mesurés tels quels.



Tourelle multiple (type D)
Deux indentateurs et quatre objectifs peuvent être fixés.

Réglages de la force d'essai définis par l'utilisateur
Grâce à la commande électromagnétique, les tests peuvent être effectués avec une force d'essai définie par l'utilisateur allant de 9,807 mN (HV0,001) à 19,61 N (HV2). (Augmentation minimale de 9,807 mN)

Conditions d'essai Fonction d'assistance
Cette fonction permet de sélectionner la lentille optimale à partir de la dureté prévue, ou de déterminer la force d'essai optimale à partir de la profondeur d'indentation et de la dureté prévues.

Mesures de la résistance à la rupture
Le système peut mesurer la longueur de la fissure lorsque le pénétrateur fait une indentation, ce qui permet de mesurer la résistance à la rupture des matériaux fragiles.

Réglages du mode de mesure
L'utilisateur peut sélectionner un test standard, dans lequel l'empreinte est lue après chaque test, ou un test consécutif, dans lequel la lecture est effectuée après un certain nombre de cycles de test.

Logiciel intelligent
Le logiciel définit automatiquement la force d'essai d'indentation optimale à partir de la dureté et de la profondeur d'indentation prévues. En outre, le logiciel définit automatiquement le grossissement optimal de la lentille à partir de la dureté anticipée.

Lecture automatique à grande vitesse
Un échantillon peut être lu en 0,3 seconde. (uniquement pour les appareils photo monochromes)

Conception compacte avec appareil photo numérique intégré
L'appareil photo numérique est intégré, de sorte que le design est compact.

Changement automatique d'objectif (type T)
Après la lecture automatique, l'objectif est automatiquement adapté à la taille de l'empreinte.

Lecture des surfaces marquées
Le logiciel peut lire non seulement les échantillons avec une finition miroir, mais aussi les échantillons marqués par gravure.

Graphiques d'inspection de routine
La dureté moyenne par lot est affichée dans un graphique, ce qui permet à l'utilisateur de vérifier les changements de dureté.

Modèle de caméra couleur
Des modèles avec caméras couleur sont disponibles.

Communication USB avec un PC généraliste
Se connecter à un PC avec seulement deux câbles USB. (A l'exception des modèles avec un étage électrique)

Micromètre électrique (disponible en option)
Après l'achat du HMV-G31/HMV-G21, si l'option micromètre électrique est ajoutée ultérieurement, la fonction simplifiée de la platine XY électrique peut être utilisée.

■ Les situations suivantes sont envisagées

Domaines du traitement de surface et de la gravure

  • Il y a une pénurie d'utilisateurs formés et les données varient considérablement en fonction de l'analyste.
  • La surface des grilles et des pièces mécaniques étant rayée, il est difficile de mesurer la longueur des empreintes.
  • Des contrôles statistiques devraient être mis en œuvre pour évaluer la stabilité de la qualité, mais le personnel est insuffisant.
  • L'objectif est de mesurer une gamme d'échantillons, même ceux dont la dureté est inconnue.

Domaine des cellules solaires

  • L'objectif est d'évaluer la dureté des feuilles métalliques telles que celles utilisées dans le câblage des cellules solaires, mais les feuilles ne peuvent pas être mesurées car les forces d'essai sont trop importantes.
  • L'objectif est d'évaluer non seulement la dureté Micro Vickers, mais aussi la dureté Knoop et d'autres types de dureté, mais il est difficile de changer d'indenteur.
  • L'objectif est d'évaluer une variété de matériaux dont la qualité varie de dure à molle. Cependant, cela est difficile car les forces d'essai sont inappropriées et le grossissement de la lentille peut ne pas être adapté à l'indentation.






HMV-G31-FA Série
Mesures entièrement automatiques à haut rendement utilisant la platine électrique XYZ et un logiciel spécial

Visualisateur de scène
Recherchez la scène et superposez les données de l'image pour créer une image totale. En outre, la platine peut être déplacée vers la position de mesure à partir de l'image totale obtenue.

Reconnaissance automatique de la forme des échantillons
Le système reconnaît la forme de l'échantillon et règle la position du test en fonction de cette information.

Réglages de la mire de test à usage général
Les coordonnées des positions de test sont définies à l'aide de données Excel. Par conséquent, les programmes peuvent être créés sur un PC sans installer de logiciel spécial. Les ajustements angulaires en fonction de l'orientation de l'échantillon sont effectués facilement tout en observant l'échantillon réel.

■ Les situations suivantes sont envisagées

  Domaine de l'industrie des machines

  • L'objectif est d'évaluer la distribution de la dureté de pièces aux formes complexes telles que les engrenages utilisés dans les automobiles, les avions et les équipements hydrauliques, mais il est difficile de déterminer les positions de mesure.
  • L'objectif est de mesurer la profondeur du durcissement dû au traitement thermique, mais le positionnement des points de mesure et les calculs sont difficiles.
  • Les points de test sont nombreux et les mesures sont difficiles à réaliser.








HMV-G30 Série
Mettez-le en marche et commencez à mesurer immédiatement. Actif dans les domaines de l'éducation.



Mode test simple
Le mode de test simple peut être sélectionné pour commencer le test immédiatement en réglant la force de test et le temps de rétention.

Graphiques de données à cristaux liquides
Les données sont affichées sous forme de graphiques et il est facile de re-sélectionner ou de remesurer des données.

Écran tactile LCD
La configuration simple de la fenêtre est facile à utiliser. Outre les paramètres des conditions de test, des graphiques statistiques sont affichés pour résumer les résultats.

Transferts USB directs
Il suffit de connecter une clé USB à l'instrument pour enregistrer automatiquement les données au format CSV.

Mode veille
Le mode veille démarre lorsque l'instrument n'est pas utilisé, ce qui permet d'économiser de l'énergie.

■ Les situations suivantes sont envisagées

  Domaine des équipements de transport

  • L'objectif est de mesurer la dureté des arbres à cames et d'autres échantillons longs, mais les tests ne peuvent pas être effectués car l'instrument ne peut pas accueillir les échantillons.
  • Les utilisateurs souhaitent éviter d'utiliser des PC sur place.
  • Mesurer des échantillons pour la première fois est problématique car le degré de force d'indentation et le grossissement pour la mesure sont inconnus.

Sélectionner le type de produit en fonction de l'objectif

Type de caméra couleur haute résolution

Si une inspection visuelle de la couleur de la surface est nécessaire pour vérifier l'état de la surface de l'échantillon avant l'essai, l'échantillon peut être placé dans le duromètre, la surface de l'échantillon peut être vérifiée, puis l'échantillon peut être testé tel quel.



Modèle autonome (HMV-G30)

Un écran tactile couleur a été adopté, de sorte que l'utilisateur peut facilement définir les conditions, mesurer la longueur de l'indentation et afficher les résultats. Il n'est pas nécessaire de se connecter à un PC.



En mode de test standard, les informations sur l'échantillon, la correction de la forme, les déterminations de réussite ou d'échec et d'autres conditions détaillées peuvent être définies avant le test. En outre, les essais de résistance à la rupture sont soutenus.



En utilisant la tête de micromètre numérique, la série G30 peut effectuer des mesures graphiques de la profondeur de trempe.



Le système est équipé d'une fonction d'aide aux conditions d'essai qui détermine la lentille optimale ou la force d'essai optimale à partir de la dureté anticipée.
